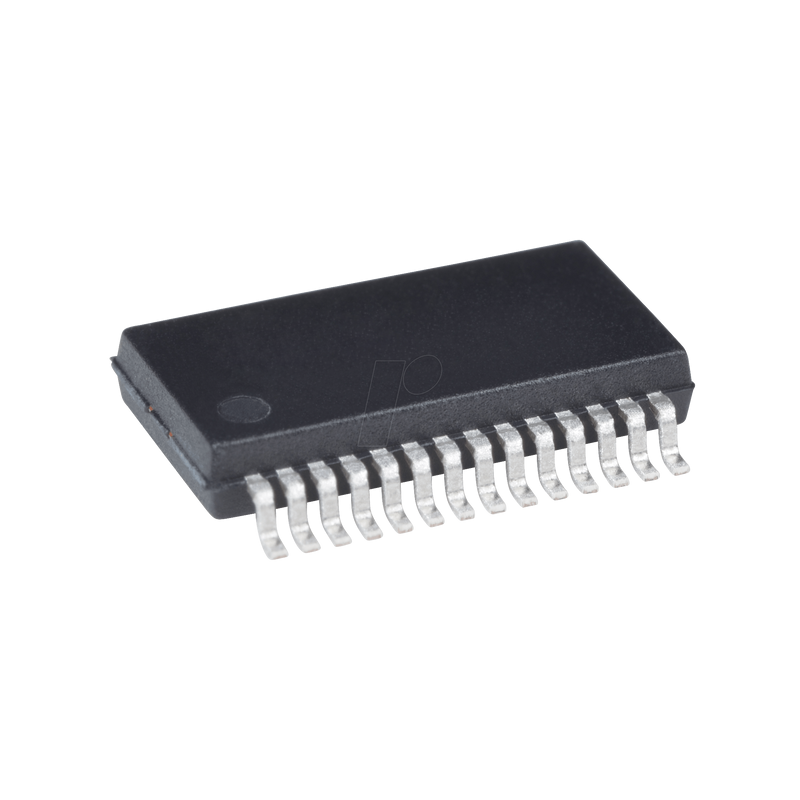

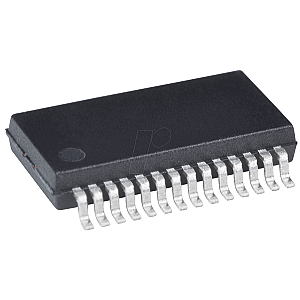

DMOS Treiber, Motion Engine, SPI, 3A, HTSSOP-28

MPN L6470H Hersteller STMICROELECTRONICS

8,28 €

Technische Daten

Allgemeines

Modell Motortreiber

Typ Mikroschritt

Ausführung 2 Output

Bauform HTSSOP-28

Abfallzeit 90 ns

Elektrische Werte

Versorgungsspannung 8..45 VDC

Ausgangsstrom 3 A

RDS(on) 370 mOhm

Schaltfrequenz 660 kHz

Frequenz 660..800

Stromverbrauch 0,5 mA

Betriebsstrom max. 0,5 mA

Anschlüsse / Schnittstellen

Schnittstelle/n SPI

Herstellerangaben

Hersteller STMICROELECTRONICS

Artikelnummer des Herstellers L6470H

Verpackungsgewicht 5.0E-4 kg

RoHS konform

EAN/GTIN 9900003844179

Statistische Warennummer 85423190

↓ Datenblatt

Der in analoger Mixed-Signal-Technologie realisierte Baustein L6470 ist eine fortschrittliche, voll integrierte Lösung, die für die Ansteuerung von zweiphasigen bipolaren
Schrittmotoren mit Mikroschrittbetrieb. Er integriert eine duale DMOS-Vollbrücke mit niedrigem RDS(on), wobei alle Leistungsschalter mit einer genauen On-Chip
Strommessschaltung ausgestattet sind, die für eine verzögerungsfreie Stromregelung und einen Überstromschutz geeignet ist. Dank eines einzigartigen Steuerungssystems,
wird eine echte Auflösung von 1/128 Schritten erreicht. Der digitale Steuerkern kann benutzerdefinierte Bewegungsprofile mit Beschleunigung, Abbremsung,
Geschwindigkeit oder Zielposition erstellen, die einfach über einen speziellen Registersatz programmiert werden. Alle Befehle und Datenregister, einschließlich derjenigen, die zur Einstellung von Analogwerten verwendet werden (d.h. Stromsteuerungswert, Stromschutzauslösepunkt, Totzeit, PWM
Frequenz, usw.) werden über eine standardmäßige 5-Mbit/s-SPI gesendet. Ein sehr umfangreicher Satz von Schutzfunktionen (thermisch, niedrige Busspannung, Überstrom, Motorstillstand) ermöglicht die Entwicklung einer vollständig geschützten Anwendung, wie sie für die anspruchsvollsten
Motorsteuerungsanwendungen.
