Beschreibung:
Der L6201PS ist ein Vollbrückentreiber für Motorsteuerungsanwendungen in Multipower-BCD-Technologie, der isolierte DMOS-Leistungstransistoren mit CMOS- und Bipolar-Schaltungen auf dem gleichen Chip kombiniert.
Durch den Einsatz von Mischtechnik ist es gelungen, die Logikschaltung und die Leistungsstufe zu optimieren, um die bestmögliche Leistung zu erreichen. Die DMOS-Ausgangstransistoren können am Netz betrieben werden.
Spannungen bis zu 42V und effizient bei hohen Schaltgeschwindigkeiten.
Alle Logikeingänge sind TTL-, CMOS- und mC-kompatibel.
Jeder Kanal (Halbbrücke) des Gerätes wird durch einen separaten Logikeingang gesteuert, während eine gemeinsame Freigabe beide Kanäle steuert.
Features:
Auf Lager
SKU L 6201 PS

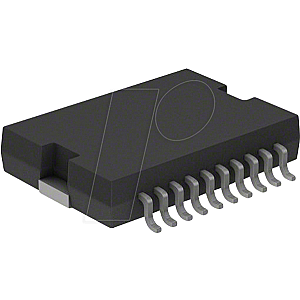

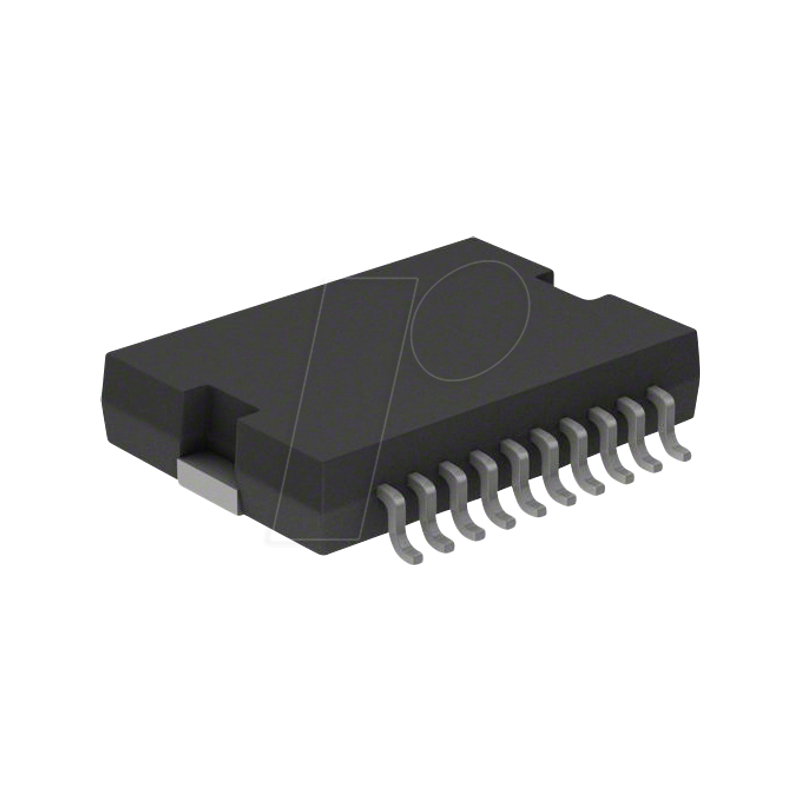

DMOS-Vollbrückentreiber, 12 - 48V, 60V/4A, PowerSO-20
MPN L6201PS
Hersteller STMICROELECTRONICS
9,60 €
Technische Daten
Allgemeines
Modell
Treiber
Typ
Brückentreiber
Ausführung
BCD Technology
Bauform
SO-20
Elektrische Werte
Versorgungsspannung
12 .. 48 VDC
Eingangsspannung
-0,3 ... 7 VDC
Ausgangsspannung
60 V DC
Ausgangsstrom
4 A
Sonstiges
Temperaturbereich
-40 .. +150 °C
Verpackung
Verpackung
Tube
Herstellerangaben
Hersteller
STMICROELECTRONICS
Artikelnummer des Herstellers
L6201PS
Verpackungsgewicht
0.002 kg
RoHS
konform
EAN/GTIN
9900001093067
Statistische Warennummer
85423990
