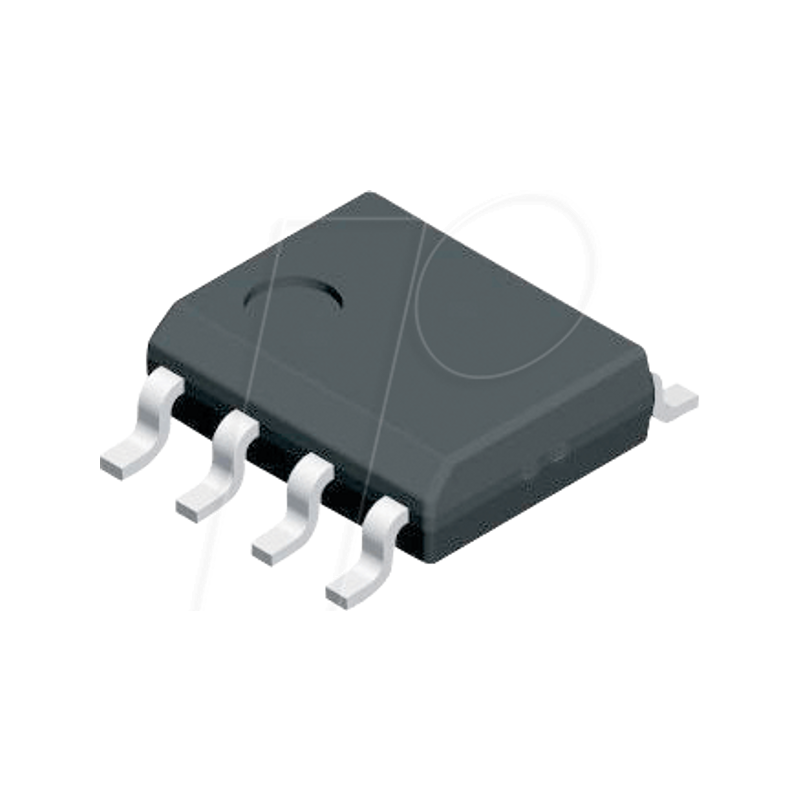

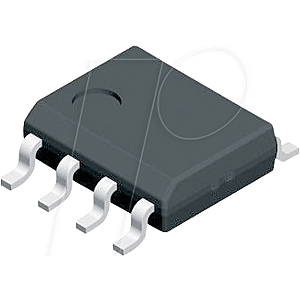

Dual-LinCMOS Analog-Komparator, SO-8

Dual, Micropower, LinCMOS™ Spannungsvergleicher

Produktbeschreibung
Der TLC193 und der TLC393 bestehen aus zwei unabhängigen Mikroleistungs-Spannungskomparatoren, die für den Betrieb mit einer einzigen Stromversorgung ausgelegt sind. Sie sind funktionell ähnlich wie der LM393, verbrauchen aber bei ähnlichen Ansprechzeiten ein Zwanzigstel der Leistung. Die Open-Drain-MOS-Ausgangsstufe verfügt über Schnittstellen zu einer Vielzahl von Lasten und Versorgungen. Für einen ähnlichen Baustein mit einer Gegentakt-Ausgangskonfiguration siehe Datenblatt TLC3702. Der LinCMOS-Prozess von Texas Instruments bietet eine überlegene analoge Leistung gegenüber Standard-CMOS-Prozessen. Neben den CMOS-Standardvorteilen wie niedrige Leistung ohne Geschwindigkeitseinbußen, hohe Eingangsimpedanz und niedrige Vorspannströme bietet der LinCMOS-Prozess extrem stabile Eingangs-Offset-Spannungen, selbst bei differentiellen Eingangsspannungen von mehreren Volt. Diese Eigenschaft macht es möglich, zuverlässige CMOS-Komparatoren zu bauen.

Merkmale
- Sehr geringe Leistung . . . . 110 µW Typ bei 5 V
- Schnelle Ansprechzeit . . . tPLH = 2,5 µs Typ mit 5-mV-Übersteuerung
- Single Supply Operation: TLC393C . . . . 3 V bis 16 V
- On-Chip ESD-Schutz
