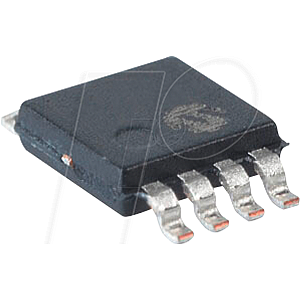

Operationsverstärker, 2-fach, 1.1 V/µs, 2 MHz, MSOP-8

MCP6471/2/4
2-MHz-Operationsverstärker mit niedrigem Eingangsruhestrom

Beschreibung
Die Operationsverstärkerfamilie MCP6471/2/4 von Microchip zeichnet sich durch einen niedrigen Eingangsvorstrom (150 pA, typisch bei 125°C) und Rail-to-Rail-Eingangs- und Ausgangsbetrieb aus. Diese Familie ist unverstärkungsstabil und hat ein Verstärkungsbandbreitenprodukt von 2 MHz (typisch). Diese Bausteine arbeiten mit einer Single-Supply-Spannung von nur 2,0 V und nehmen dabei nur 100 µA/Verstärker (typisch) Ruhestrom auf. Aufgrund dieser Eigenschaften ist die Familie der Operationsverstärker gut geeignet für Photodiodenverstärker, pH-Elektrodenverstärker, Verstärker mit geringem Leckstrom und batteriebetriebene Signalkonditionierungsanwendungen usw. Die MCP6471/2/4-Familie wird in Single- (MCP6471), Dual- (MCP6472) und Quad-Gehäusen (MCP6474) angeboten. Alle Bausteine wurden in einem fortschrittlichen CMOS-Prozess entwickelt und sind im erweiterten Temperaturbereich von -40°C bis +125°C voll spezifiziert.

Merkmale
- Niedriger Eingangs-Biastrom: 150 pA (typisch, TA = +125°C)
- Niedriger Ruhestrom: 100 µA/Verstärker (typisch)
- Niedrige Eingangs-Offsetspannung: ±1,5 mV (maximal)
- Versorgungsspannungsbereich: 2,0 V bis 5,5 V
- Rail-to-Rail-Eingang/Ausgang
- Verstärkungs-Bandbreitenprodukt: 2 MHz (typisch)
- Anstiegsrate: 1,1 V/µs (typisch)
- Einheitsverstärkung, stabil
- Keine Phasenumkehrung
- Erweiterter Temperaturbereich: -40°C bis +125°C

Anwendungen
- Photodioden-Verstärker
- pH-Elektroden-Verstärker
- Verstärker mit geringem Leckstrom
- Piezoelektrischer Messwandler-Verstärker
- Aktiver Analogfilter
- Batteriegespeiste Signalaufbereitung
