Der MC100LVEP111 ist ein 2:1:10-Differenztreiber mit geringem Versatz, der mit Blick auf die Taktverteilung entwickelt wurde und zwei Taktquellen in einen Eingangsmultiplexer einspeist. Die PECL-Eingangssignale können entweder differenziell oder
single-ended sein (wenn der VBB-Ausgang verwendet wird). HSTL-Eingänge können verwendet werden, wenn der LVEP111 unter PECL-Bedingungen arbeitet.
Um einen möglichst geringen Versatz zu gewährleisten, enden beide Seiten der Differenzausgänge
identisch auf 50 Ohm, auch wenn nur ein Ausgang verwendet wird. Wenn ein Ausgangspaar nicht verwendet wird, können beide Ausgänge offen (ohne Abschluss) gelassen werden, ohne dass sich dies auf den Versatz auswirkt.
Wichtige Merkmale des MC100LVEP111
- 85 ps typischer Device-to-Device Skew
- 20 ps Typische Ausgangs-zu-Ausgang-Verzögerung
- Jitter Weniger als 1 ps RMS
Auf Lager
SKU MC100LVEP111FAG

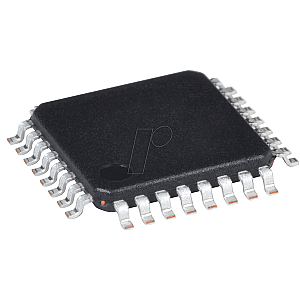

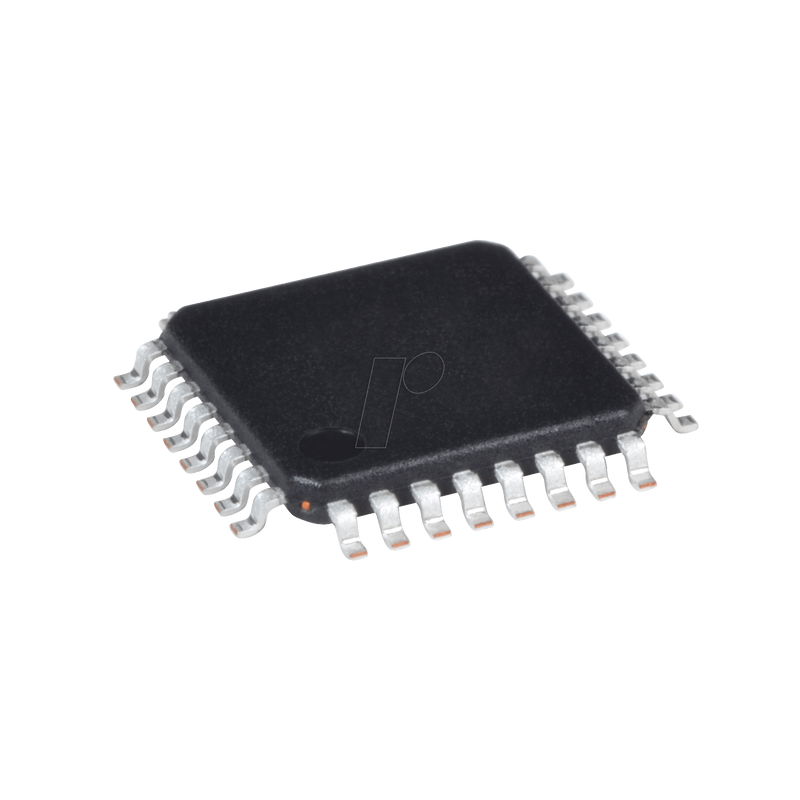

ECL/PECL/HSTL Clock Driver, 2,5/3,3V, LQFP-32
MPN MC100LVEP111FAG
Hersteller ONSEMI
6,55 €
Technische Daten
Allgemeines
Modell
Clock Distribution
Typ
Clock Driverr
Ausführung
differential
Bauform
LQFP-32
Technologie
ECL, HSTL, PECL
Sonstiges
Temperaturbereich
-40..+85 °C
Elektrische Werte
Versorgungsspannung
2,375..3,8 VDC
Frequenz
3000 MHz
Strom
90 mA
Versorgungsspannung max.
3,8 V
Versorgungsspannung min.
2,375 V
Verpackung
Verpackung ab Werk
250 Stück
Herstellerangaben
Hersteller
ONSEMI
Artikelnummer des Herstellers
MC100LVEP111FAG
Verpackungsgewicht
0.001 kg
RoHS
konform
EAN/GTIN
9900004060387
Statistische Warennummer
85423990
