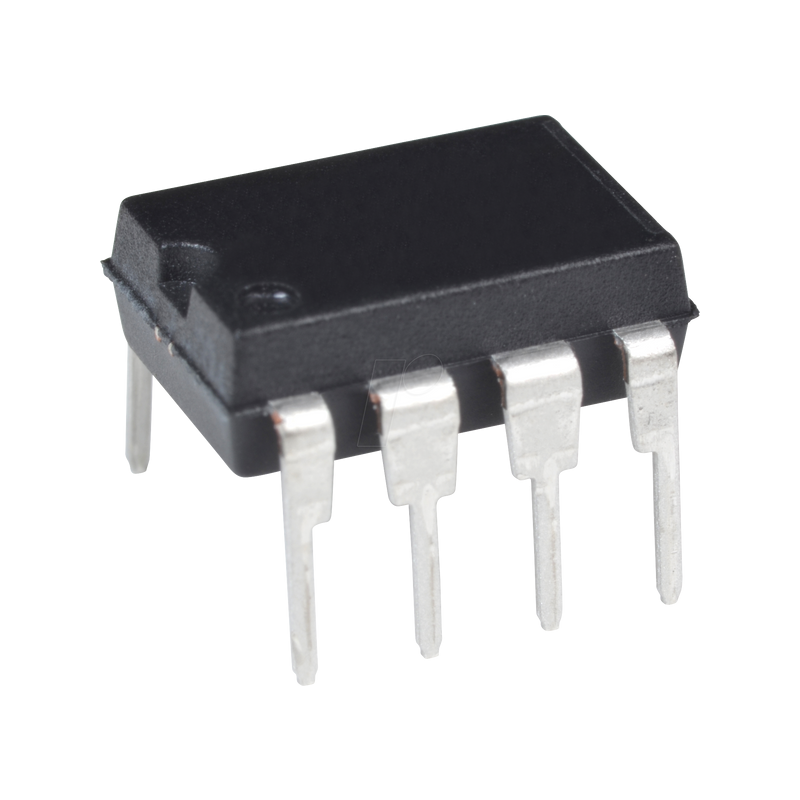

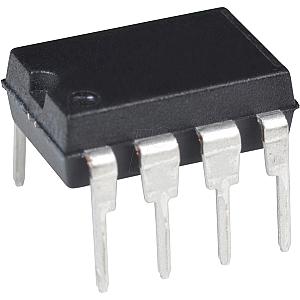

EEPROM, 2 kb (256 x 8), SPI, 10 MHz, 2,5 ... 5,5 V, DIP-8

2Kb 2,5V SPI Serielles EEPROM

BESCHREIBUNG
Die Microchip Technology Inc. 25XX020A* ist ein serieller, elektrisch löschbarer, programmierbarer 2-Kbit-Lese-Speicher (EEPROM). Der Speicher wird über einen einfachen SPI-kompatiblen (Serial Peripheral Interface) seriellen Bus angesprochen. Die erforderlichen Bussignale sind ein Takteingang (SCK) sowie separate Dateneingangs- (SI) und Datenausgangsleitungen (SO). Der Zugriff auf das Gerät wird über einen Chip Select (CS)-Eingang gesteuert. Die Kommunikation mit dem Gerät kann über den Haltestift (HOLD) angehalten werden. Während das Gerät angehalten wird, werden Übergänge an seinen Eingängen ignoriert, mit Ausnahme von Chip Select, so dass der Host Interrupts mit höherer Priorität bedienen kann.Der 25XX020A ist in Standardgehäusen einschließlich 8-poligem PDIP und SOIC sowie in erweiterten Gehäusen einschließlich 8-poligem MSOP, 8-poligem TSSOP und rotiertem TSSOP, 8-poligem 2x3 DFN und TDFN sowie 6-poligem SOT-23 erhältlich.

Merkmale:
- Max. Takt 10 MHz
- Leistungsarme CMOS-Technologie:
- Max. Schreibstrom: 5 mA bei 5,5V, 10 MHz
- Lesestrom: 5 mA bei 5,5 V, 10 MHz
- Standby-Strom: 5 µA bei 5,5V
- 256 x 8-Bit-Organisation
- Seitenschreibmodus (bis zu 16 Bytes)
- Sequenzielles Lesen
- Selbstgetaktete Lösch- und Schreibzyklen (max. 5 ms)
- Blockschreibschutz : - Schützt keinen, 1/4, 1/2 oder das gesamte Array
- Eingebauter Schreibschutz:
- Ein-/Ausschalt-Datenschutzschaltung
- Schreibfreigabe-Verriegelung
- Schreibschutzstift
- Hohe Verlässlichkeit:
- Ausdauer: 1.000.000 Lösch-/Schreibzyklen
- Datenspeicherung: >200 Jahre
- ESD-Schutz: >4000V
- Unterstützte Temperaturbereiche:
- Industriell (I): -40°C bis +85°C
- Automobilindustrie (E): -40°C bis +125°C
- Pb-frei und RoHS-konform
