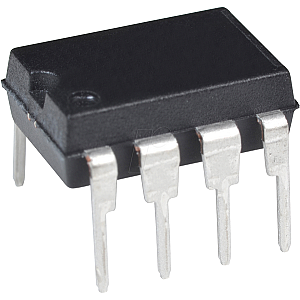

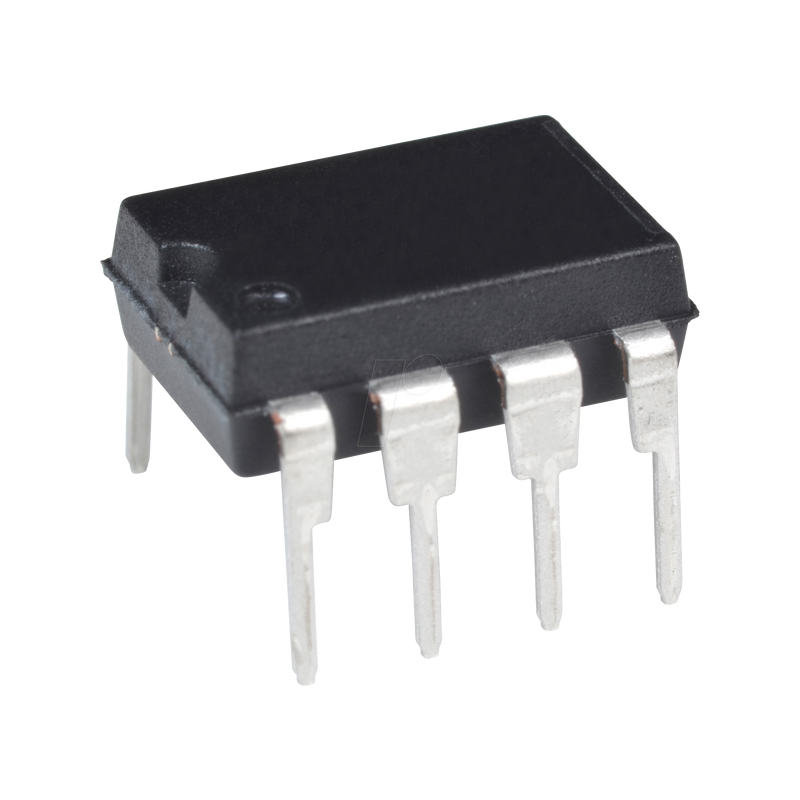

EEPROM, 4 Kb (2x 256 x 8) , I2C, 400 kHz, 2,5 ... 5,5 V, DIP-8

4Kb I2C-kompatibles serielles 2-Draht-EEPROM

Beschreibung
Die Microchip Technology Inc. 24XX04(1) ist ein 4-Kbit elektrisch löschbares PROM. Das Gerät ist als zwei Blöcke von 256 x 8-Bit-Speicher mit einer seriellen 2-Draht-Schnittstelle organisiert. Sein Niederspannungsdesign erlaubt den Betrieb bis hinunter zu 1,7 V mit Standby- und Aktivströmen von nur 1 µA bzw. 1 mA. Der 24XX04 verfügt auch über eine Seitenschreibfähigkeit für bis zu 16 Byte Daten.

Merkmale
- Einzelversorgung mit Betrieb bis hinunter zu 1,7V für 24AA04- und 24FC04-Geräte, 2,5V für 24LC04B-Geräte
- Leistungsarme CMOS-Technologie:
- Lesestrom 1 mA, maximal
- Bereitschaftsstrom 1 µA, maximal (I-Temp.)
- 2-Draht serielle Schnittstelle, I2C-kompatibel
- Schmitt-Trigger-Eingänge zur Rauschunterdrückung
- Ausgabesteigungssteuerung zur Eliminierung von Erdschlussrückprall
- 100-kHz-, 400-kHz- und 1-MHz-Kompatibilität
- Seitenschreibzeit: 5 ms, Maximum
- Selbstgesteuerter Lösch-/Schreibzyklus
- 16-Byte-Seiten-Schreibpuffer
- Hardware-Schreibschutz
- ESD-Schutz >4.000V
- Mehr als 1 Million Lösch-/Schreibzyklen
- Datenaufbewahrung >200 Jahre
- Fabrikprogrammierung verfügbar
- RoHS-konform
- Temperaturbereiche:
- Industriell (I): -40°C bis +85°C
- Erweitert (E): -40°C bis +125°C
- Automotive AEC-Q100 qualifiziert

Gehäuseformen
- 8-poliges DFN, 8-poliges MSOP, 8-poliges PDIP, 8-poliger SOIC, 8-poliges TDFN, 8-poliger TSSOP, 8-Kanal-UDFN, 5-Kanal-SOT-23 und 4-Ball-CSP
