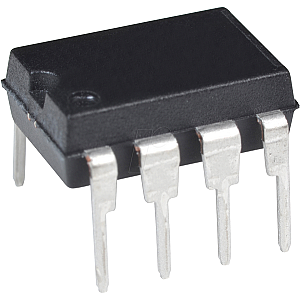

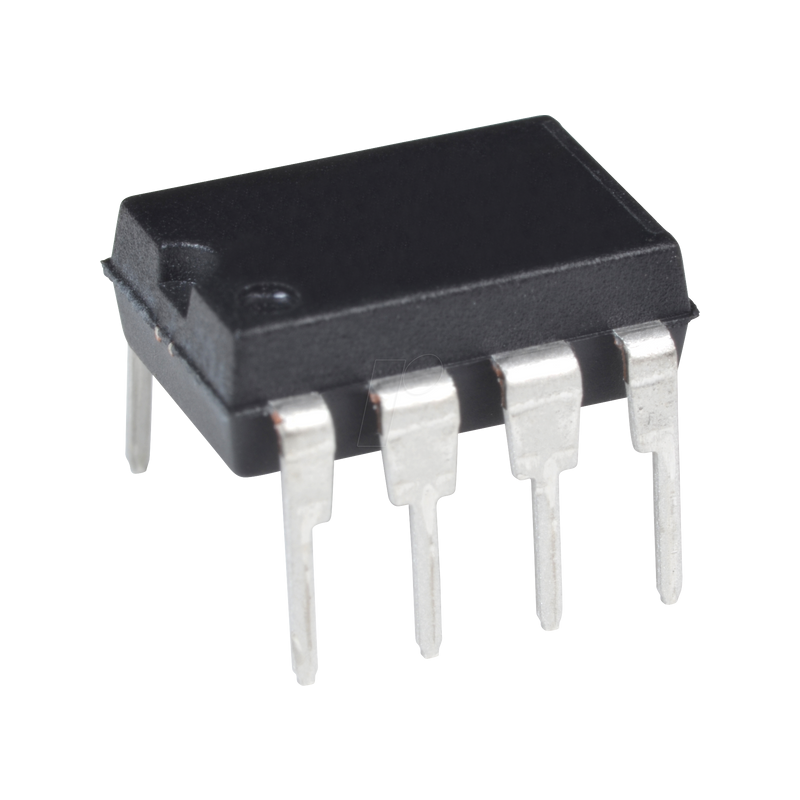

EEPROM, 512 Kb (64 K x 8), SPI, 20 MHz, 2,5 ... 5,5 V, DIP-8

512Kb 2,5V SPI Serielles EEPROM

Beschreibung:
Der Microchip 25LC512 ist ein 512Kb Serial EEPROM, der den Industriestandard Serial Peripheral Interface (SPI) kompatiblen seriellen Bus verwendet. Der Baustein ist als ein Block von 64Kx 8-Bit organisiert und für den Einsatz in der Unterhaltungselektronik, in industriellen, medizinischen und automobilen Anwendungen optimiert, wo zuverlässige und zuverlässige nichtflüchtige Speicher erforderlich sind. Der Software-Schreibschutz ermöglicht es dem Benutzer, ¼, ½ oder das gesamte Speicherarray zu schützen. Ein Hardware-Schreibschutzpin ist ebenfalls vorhanden, der zusätzlich gegen unbeabsichtigte Schreibzugriffe auf das Statusregister schützt. Das EEPROM ist in einer Vielzahl von platzsparenden Verpackungsoptionen erhältlich.

Merkmale:
- Kompatibel mit serieller Peripherieschnittstelle (SPI)
- Unterstützt die SPI-Modi 0 und 3
- Bis zu 20 MHz Taktfrequenz
- Selbstgetaktete Lösch- und Schreibzyklen (max. 5 ms)
- Geringe Leistungsaufnahme
- Lesestrom: 10 mA (Max) bei 20 MHz
- Schreibstrom: 5 mA (Max) bei 20 MHz
- Bereitschaftsstrom: 10 µA (Max) bei 5,5 V
- Tiefentladestrom: 1 µA (Max) bei 2,5 V
- Block-Schreibschutz: Schützen Sie 1/4, 1/2 oder das gesamte Array
- Mehr als 1 Million Lösch-/Schreibzyklen
- Datenspeicherung > 200 Jahre
- Automobilindustrie AECQ-100 qualifiziert1
- Erhältlich in Standardgehäusen, einschließlich 8-poliger PDIP, SOIC und SOIJ, und im erweiterten Paket 8-poliges 5x6 DFN

Parametrik:
- Speicher: 512 Kbit
- Op. Volt-Bereich (V): 2,5 bis 5,5
- Max. Taktfreq.: 20 MHz
- Seitengröße (Bytes): 128
- Schreibschutz: Viertel, Hälfte, Ganzes Array
- Temperaturbereich (°C): -40°C bis +85°C
- Bus-Modi: SPI
