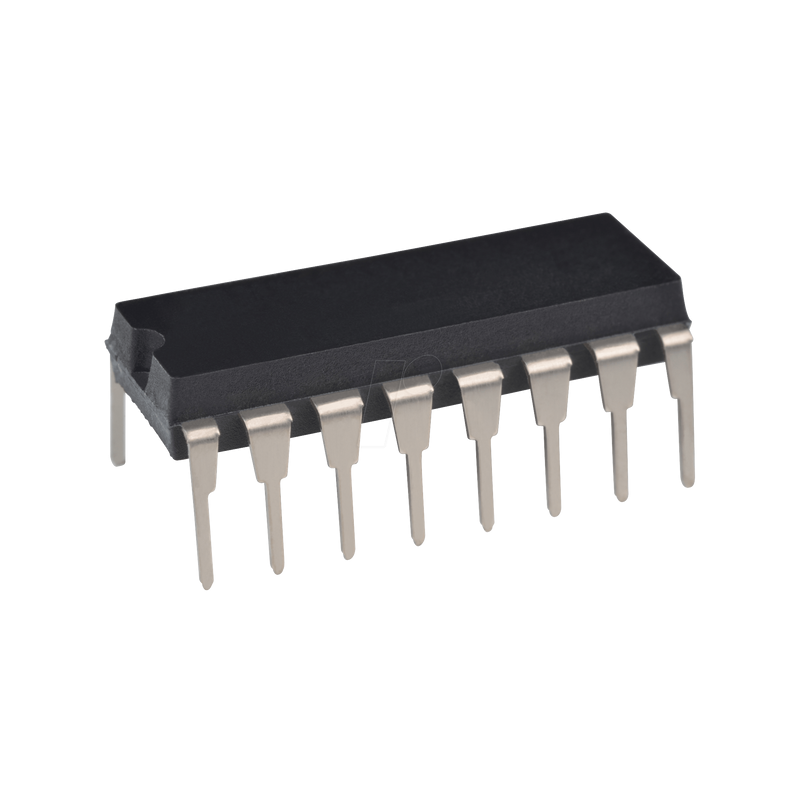

Encoder 10 to 4, Multiplexer, Priority, DIP-16

10-Line to 4-Line BCD Priority Encoder

Der CMOS-Kodierer CD40147B verfügt über eine Prioritätskodierung der Eingänge, um sicherzustellen, dass nur die Datenzeile mit der höchsten Ordnung kodiert wird. Zehn Dateneingangszeilen (0-9) werden als vierzeilige (8, 4, 2, 1) BCD kodiert. Die Leitung mit der höchsten Priorität ist die Leitung 9. Alle vier Ausgangsleitungen sind logisch 1 (VSS), wenn alle Eingangsleitungen logisch 0 sind. Alle Eingänge und Ausgänge sind gepuffert, und jeder Ausgang kann eine TTL-Low-Power-Schottky-Last treiben. Der CD40147B funktioniert ähnlich wie der TTL54/74147, wenn Pin 15 auf Low geschaltet ist.
