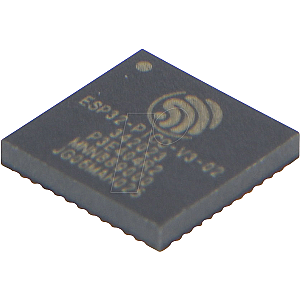

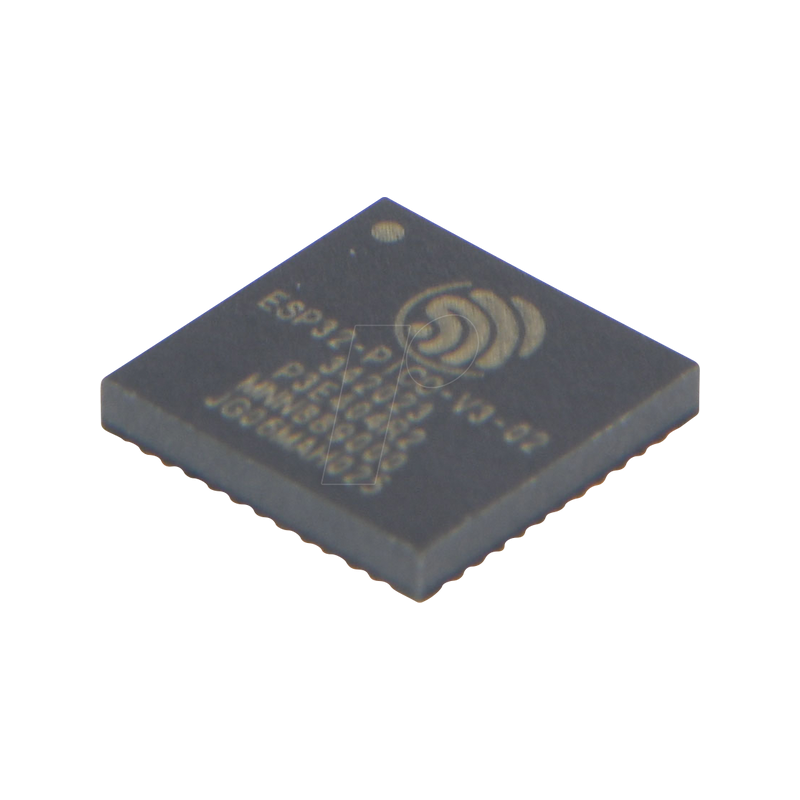

ESP32-Pico SoC, WiFi & BLE, 3,3 V, QFN-48 (7x7mm)

Die ESP32-PICO Serie ist ein System-in-Package (SiP) Gerät, das auf dem ESP32 SoC basiert. Die ESP32-PICO
Serie umfasst die Varianten ESP32-PICO-D4, ESP32-PICO-V3 und ESP32-PICO-V3-02. In diesem Dokument, wenn nicht
wenn nicht anders angegeben, bezieht sich der Begriff "ESP32-PICO" auf alle Varianten.
ESP32-PICO bietet Wi-Fi 802.11b/g/n, Bluetooth® v4.2 BR/EDR und Bluetooth LE Funktionalitäten. Es
integriert alle Peripheriekomponenten nahtlos in einem einzigen Gehäuse, einschließlich eines Quarzoszillators, Filterkondensatoren
Filterkondensatoren, SPI Flash/PSRAM (optional) und RF Anpassungsschaltung. Der ESP32-PICO ist ultra-klein, hat eine
robuster Leistung und niedrigem Energieverbrauch. Er ist gut geeignet für alle platzbeschränkten oder batteriebetriebenen
Anwendungen, wie tragbare Elektronik, medizinische Geräte, Sensoren und andere IoT-Produkte.
Die Varianten der ESP32-PICO-Serie sind einander ähnlich, unterscheiden sich jedoch in einigen Aspekten, wie z.B. der
Revision des eingebetteten Chips, Pin-Layout, Abmessungen, etc. Tabelle 1 listet die Unterschiede zwischen diesen Varianten auf.

CPU und OnChip Speicher
- Xtensa® Dual-Core 32-Bit LX6 Mikroprozessor,
bis zu 240 MHz
- 448 KB ROM
- 520 KB SRAM
- 16 KB SRAM in der RTC
InPackage Flash und PSRAM
- ESP32-PICO-D4: 4 MB Flash-Speicher
- ESP32-PICO-V3: 4 MB Speicherplatz
- ESP32-PICO-V3-02: 8 MB Flash-Speicher, 2 MB PSRAM
WiFi
- 802.11b/g/n
- 802.11n bis zu 150 Mbps
- A-MPDU- und A-MSDU-Aggregation
- 0,4 ìs Schutzintervall-Unterstützung
- Mittenfrequenzbereich des Betriebskanals:
2412 ~ 2484 MHz
Bluetooth
- Bluetooth v4.2 BR/EDR und Bluetooth LE
Spezifikation
- Klasse-1-, Klasse-2- und Klasse-3-Sender
- AFH
- CVSD und SBC
Peripheriegeräte
- Bis zu 34 GPIOs für ESP32-PICO-D4
- 5 Strapping-GPIOs
- 6 GPIOs verwendet für In-Package-Flash
- 6 Nur-Eingangs-GPIOs
- Bis zu 31 GPIOs für ESP32-PICO-V3
- 5 GPIOs zur Umreifung
- 2 GPIOs werden für In-Package-Flash verwendet
- 6 Nur-Eingangs-GPIOs
- Bis zu 31 GPIOs für ESP32-PICO-V3-02
- 5 GPIOs zur Umreifung
- 4 GPIOs werden für In-Package-Flash/PSRAM verwendet
- 6 Nur-Eingangs-GPIOs
- SD/SDIO/MMC Host Controller, UART, SPI,
SDIO/SPI-Slave-Controller, I2C, LED-PWM,
Motor-PWM, I2S, Infrarot-Fernsteuerung,
Impulszähler, kapazitiver Berührungssensor, ADC,
DAC, Ethernet MAC, TWAI® (kompatibel mit
ISO 11898-1, d.h. CAN 2.0 Spezifikationen)
Betriebsbedingungen
- Betriebsspannung/Stromversorgung: 3,0..3,6 V
- Betriebsumgebungstemperatur: -40 ..85 °C
