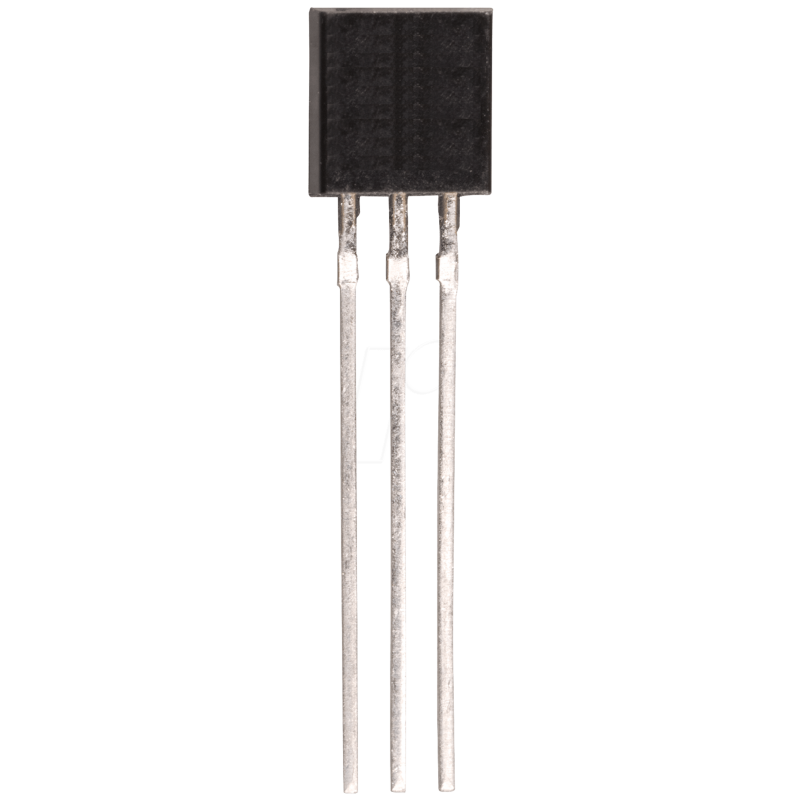

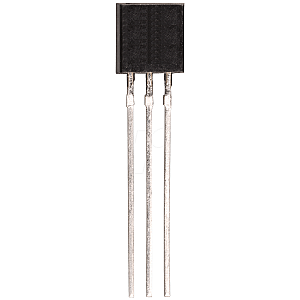

Festspannungsregler, negativ, -5 Vout, -0,1 Aout, TO-92-3

Negative 3-Terminal-Regler der Serie LM79LXXAC

Beschreibung
Die negativen 3-Terminal-Spannungsregler der Serie LM79LXXAC bieten feste Ausgangsspannungen von -5V, -12V und -15V bei Ausgangsströmen von über 100mA. Diese Bausteine wurden mit Hilfe modernster Computertechniken zur Optimierung des thermischen/elektrischen Verhaltens der gehäusten ICs entwickelt. In Kombination mit einem minimalen Ausgangskondensator von 0,1µF zeigt die Serie LM79LXXAC ein hervorragendes Einschwingverhalten, eine maximale Leitungsregelung von 0,07% VO/V und eine maximale Lastregelung von 0,01% VO/mA. Die Serie LM79LXXAC enthält außerdem als Selbstschutzschaltungen: eine Safe-Operating-Area-Schaltung zur Begrenzung der Verlustleistung der Ausgangstransistoren, eine temperaturunabhängige Kurzschlussstrombegrenzung zur Begrenzung des Spitzenausgangsstroms und eine thermische Abschaltschaltung zur Vermeidung einer übermäßigen Sperrschichttemperatur. Obwohl diese Bausteine in erster Linie als Festspannungsregler konzipiert sind, können sie mit einfachen externen Schaltungen für verstärkte und/oder einstellbare Spannungen und Ströme kombiniert werden. Die Serie LM79LXXAC ist im 3-poligen TO-Gehäuse, im 8-poligen SOIC-Gehäuse und im 6-Bump-DSBGA-Gehäuse erhältlich.

Merkmale:
- Voreingestellter Ausgangsspannungsfehler ist weniger als ±5% über Last, Leitung und Temperatur
- Spezifiziert bei einem Ausgangsstrom von 100mA
- Einfacher Ausgleich mit einem kleinen 0,1µF-Ausgangskondensator
- Interner Schutz gegen Kurzschluss, Überhitzung und sicheren Betriebsbereich
- Leicht einstellbar auf höhere Ausgangsspannungen
- Maximale Netzregelung weniger als 0,07% VOUT/V
- Maximale Lastregelung weniger als 0,01% VOUT/mA
