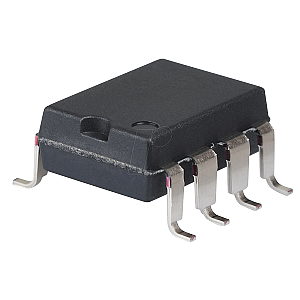

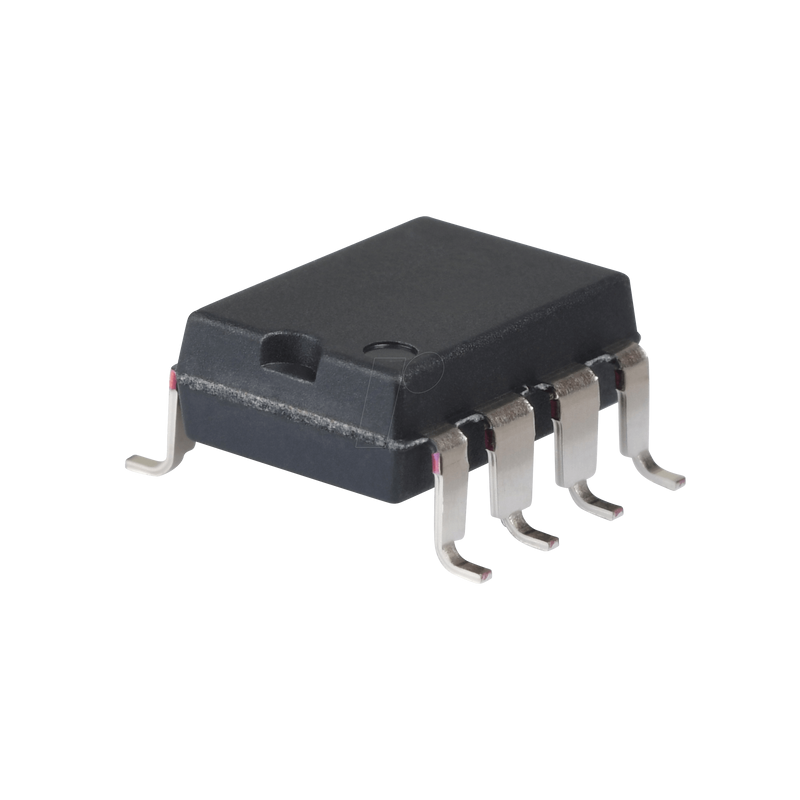

Flipflop, D-type, 1,8 ns, 275 MHz, VSSOP-8

Flip Flop D-Type Pos-Edge 1-Element mit Clear und Preset

Das SN74AUC1G74DCUR ist ein einzelnes positiv flankengetriggertes Flipflop vom Typ D mit Clear- und Preset-Eingang. Ein niedriger Pegel am Preset- (PRE\) oder Clear-Eingang (CLR\) setzt die Ausgänge unabhängig von den Pegeln der anderen Eingänge zurück. Wenn PRE\ und CLR\ inaktiv (high) sind, werden Daten am Dateneingang (D), die die Anforderungen an die Einrichtungszeit erfüllen, mit der positiven Flanke des Taktsignals an die Ausgänge übertragen. Die Taktauslösung erfolgt auf einem Spannungspegel und steht nicht in direktem Zusammenhang mit der Anstiegszeit des Taktsignals. Nach dem Haltezeitintervall können die Daten am D-Eingang geändert werden, ohne die Pegel an den Ausgängen zu beeinflussen. Um das Flip-Flop für höhere Frequenzen zu optimieren, übersteuert der CLR\-Eingang den PRE\-Eingang, wenn beide niedrig sind. Dieser Baustein ist vollständig für Anwendungen mit teilweiser Abschaltung durch Ioff spezifiziert. Die Ioff-Schaltung deaktiviert die Ausgänge und verhindert so einen schädlichen Stromrückfluss durch das Gerät, wenn es ausgeschaltet wird.
