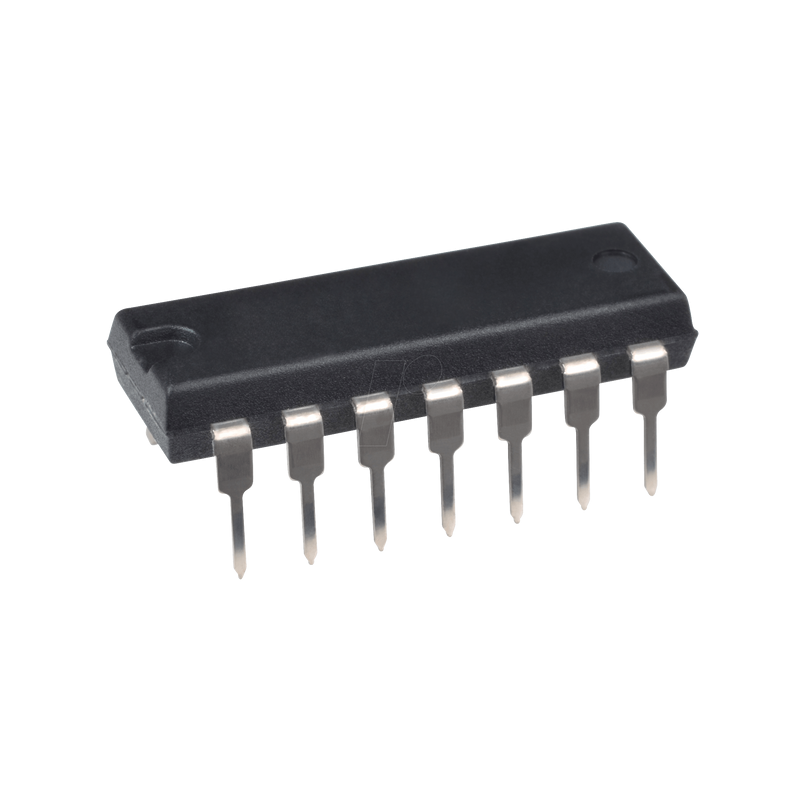

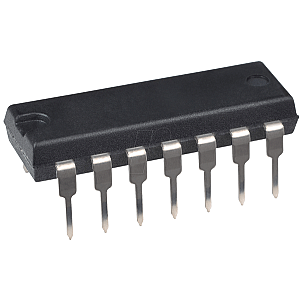

Flip-Flop D-Type, Dual, 3 ... 18 V, DIL-14

Beschreibung
Der Baustein CD4013B besteht aus zwei identischen, unabhängigen Daten-Flipflops. Jedes Flipflop hat unabhängige Daten-, Set-, Reset- und Takteingänge sowie Q- und Q-Ausgänge. Diese Bausteine können für Schieberegisteranwendungen und, durch Verbindung des Q-Ausgangs mit dem Dateneingang, für Zähler- und Toggle-Anwendungen verwendet werden. Der am D-Eingang anliegende Logikpegel wird während des positiven Übergangs des Taktimpulses an den Q-Ausgang übertragen. Das Setzen oder Zurücksetzen ist unabhängig vom Takt und wird durch einen High-Pegel auf der Set- bzw. Reset-Leitung erreicht. Die CD4013B-Typen werden in 14-poligen Dual-Inline-Plastikgehäusen (Suffix E), 14-poligen Small-Outline-Gehäusen (Suffixe M, MT, M96 und NSR) und 14-poligen Thin-Shrink Small-Outline-Gehäusen (Suffixe PW und PWR) geliefert.
