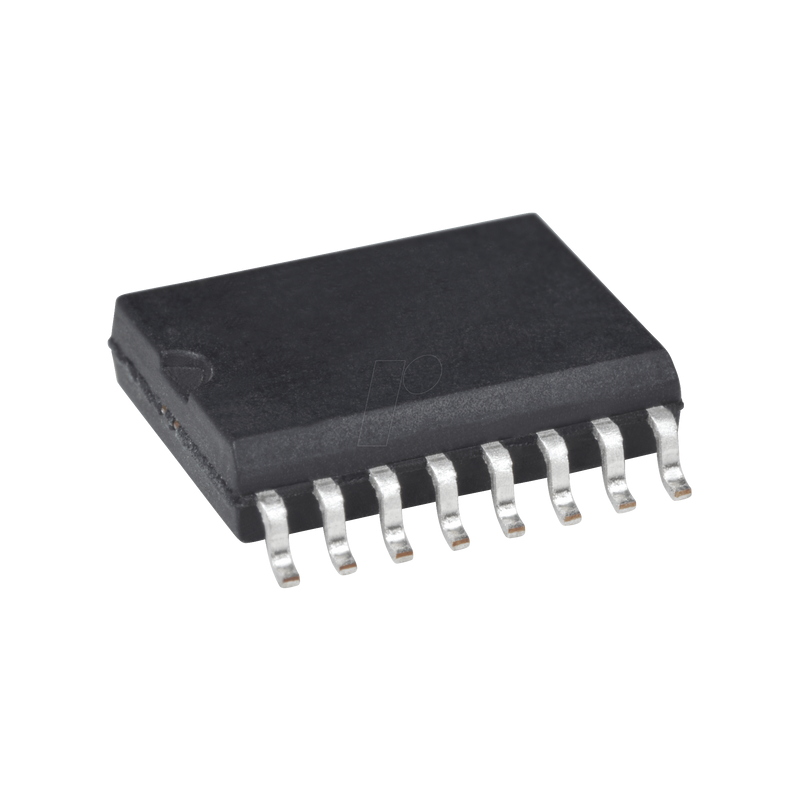

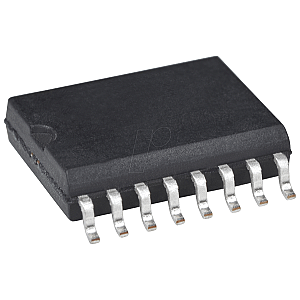

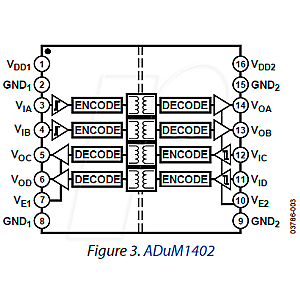

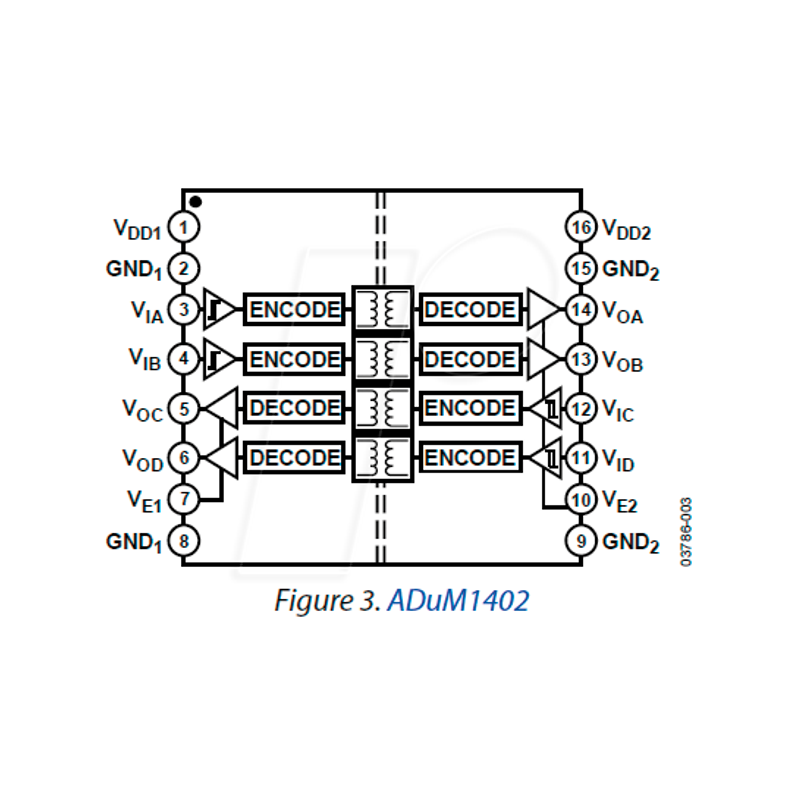

Vier-Kanal-Digital-Isolatoren, 1MB/s, 100 ns, SO-16

Vier-Kanal-Digital-Isolatoren

Beschreibung:
Die ADuM1400/ADuM1401/ADuM14021 sind digitale Vierkanal-Isolatoren, die auf der iCoupler®-Technologie von Analog Devices, Inc. basieren. Durch die Kombination von Hochgeschwindigkeits-CMOS und monolithischer Luftkerntransformator-Technologie bieten diese Isolationskomponenten hervorragende Leistungsmerkmale, die Alternativen, wie z.B. Optokoppler-Bausteine, überlegen sind. Durch den Verzicht auf LEDs und Fotodioden beseitigen die iCoupler-Bausteine die Designschwierigkeiten, die üblicherweise mit Optokopplern verbunden sind. Die typischen Bedenken von Optokopplern hinsichtlich unsicherer Stromübertragungsverhältnisse, nichtlinearer Übertragungsfunktionen sowie Temperatur- und Lebensdauereffekte werden mit den einfachen digitalen iCoupler-Schnittstellen und stabilen Leistungsmerkmalen beseitigt. Der Bedarf an externen Treibern und anderen diskreten Komponenten entfällt bei diesen iCoupler-Produkten. Darüber hinaus verbrauchen iCoupler-Bausteine ein Zehntel bis ein Sechstel der Leistung von Optokopplern bei vergleichbaren Signaldatenraten. Die Isolatoren ADuM1400/ADuM1401/ADuM1402 bieten vier unabhängige Isolationskanäle in einer Vielzahl von Kanalkonfigurationen und Datenraten (siehe Bestellanleitung). Alle Modelle arbeiten mit einer Versorgungsspannung von 2,7 V bis 5,5 V auf beiden Seiten, wodurch Kompatibilität mit Systemen mit niedrigerer Spannung sowie eine Spannungsumsetzungsfunktion über die Isolationsbarriere hinweg ermöglicht wird. Darüber hinaus bieten die Modelle ADuM1400/ ADuM1401/ADuM1402 eine geringe Impulsbreitenverzerrung (<2 ns bei CRW-Qualität) und eine enge Kanal-zu-Kanal-Anpassung (<2 ns bei CRW-Qualität). Im Gegensatz zu anderen Optokoppler-Alternativen verfügen die Isolatoren ADuM1400/ADuM1401/ADuM1402 über eine patentierte Auffrischungsfunktion, die die Gleichstromkorrektheit bei Fehlen von Eingangslogikübergängen und wenn keine Spannung an eine der Versorgungen angelegt wird, gewährleistet.

Merkmale:
- Qualifiziert für Automobilanwendungen
- Betrieb mit geringer Leistung
- 5-V-Betrieb
- 1,0 mA pro Kanal maximal bei 0 Mbps bis 2 Mbps
- 3,5 mA pro Kanal maximal bei 10 Mbps
- 31 mA pro Kanal maximal bei 90 Mbps
- 3-V-Betrieb
- 0,7 mA pro Kanal maximal bei 0 Mbps bis 2 Mbps
- 2,1 mA pro Kanal maximal bei 10 Mbps
- 20 mA pro Kanal maximal bei 90 Mbps
- Bidirektionale Kommunikation
- Übersetzung auf 3 V/5 V-Ebene
- Betrieb bei hohen Temperaturen: 125°C
- Hohe Datenrate: dc bis 90 Mbps (NRZ)
- Präzise Timing-Eigenschaften
- 2 ns maximale Pulsbreitenverzerrung
- 2 ns maximale Kanal-zu-Kanal-Anpassung
- Hohe transiente Gleichtakt-Immunität: >25 kV/µs
- Ausgangsfreigabefunktion
- 16-poliges SOIC-Breitbaugehäuse
- RoHS-konforme Modelle verfügbar
- Sicherheit und behördliche Genehmigungen
- UL-Anerkennung: 2500 V rms für 1 Minute pro UL 1577
- CSA Component Acceptance Notice 5A
- VDE-Konformitäts-Zertifikat
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 560 V Spitze
- TÜV-Zulassung: IEC/DE/UL/CSA 61010-1

Anwendungen:
- Allzweck-Mehrkanal-Isolation
- SPI-Schnittstelle/Datenwandler-Isolation
- RS-232/RS-422/RS-485-Transceiver
- Industrielle Feldbus-Isolation
- Fahrzeugsysteme
