Der MASTERGAN4 ist ein fortschrittliches Power-System-in-Package, das einen Gate-Treiber und zwei Enhancement-Mode-GaN-Leistungstransistoren in Halbbrücken
Konfiguration. Die integrierten Leistungs-GaNs haben eine Drain-Source-Sperrspannung von 650 V und einen RDS(ON) von 225 mOhm, während die hohe Seite des integrierten Gate-Treibers
durch die integrierte Bootstrap-Diode versorgt werden kann.
Der MASTERGAN4 verfügt über einen UVLO-Schutz sowohl für den unteren als auch den oberen der unteren und oberen Treibersektion, um zu verhindern, dass die Leistungsschalter bei niedrigem Wirkungsgrad oder gefährlichen Bedingungen arbeiten, und die Verriegelungsfunktion vermeidet Querschlüsse.
Technische Daten
Auf Lager
SKU MASTERGAN4

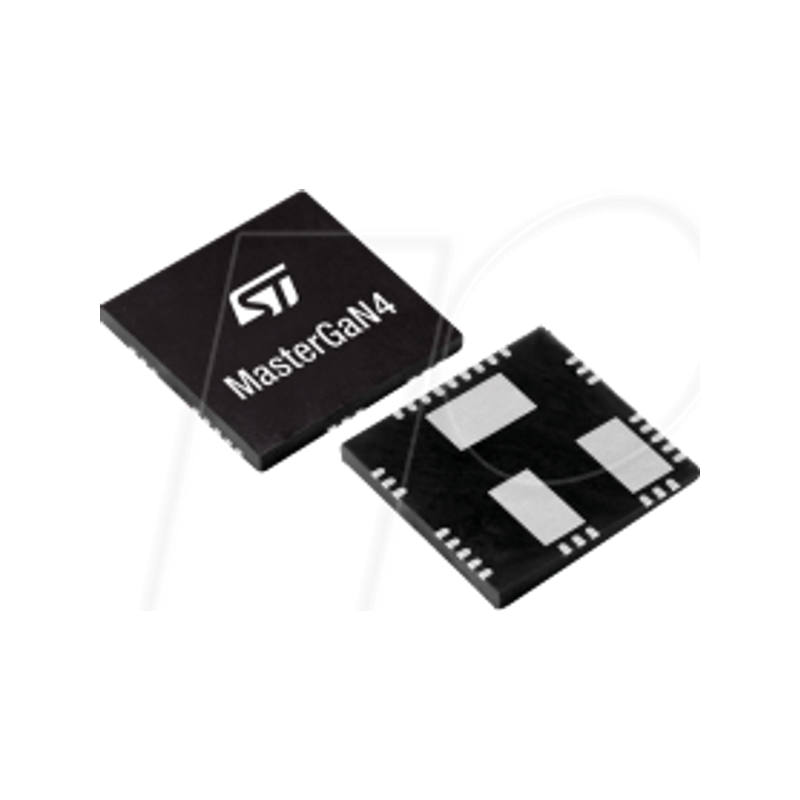

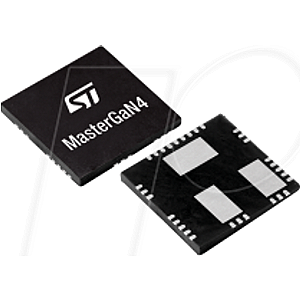

GaN H-Brücke, 600 V, 4 A, 0,225 Ohm ,QFN-31
MPN MASTERGAN4
Hersteller STMICROELECTRONICS
10,67 €
Technische Daten
Allgemeines
Modell
Gate-Treiber
Typ
HEMT
Ausführung
H-Brücke
Bauform
QFN-31
Ausgang
3x
Technologie
GaN
Elektrische Werte
Versorgungsspannung
4,75-9,5 VDC
Eingangsspannung
3,3-15 VDC
Ausgangsstrom
6,5 A
RDS(on)
225 mOhm
Sonstiges
Temperaturbereich
-40 .. +125 °C
Herstellerangaben
Hersteller
STMICROELECTRONICS
Artikelnummer des Herstellers
MASTERGAN4
Verpackungsgewicht
0.005 kg
RoHS
konform
EAN/GTIN
9900003166417
Statistische Warennummer
85423190
