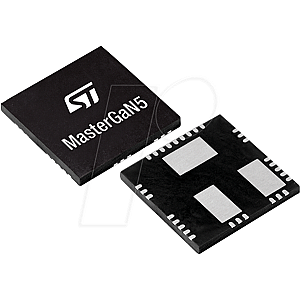

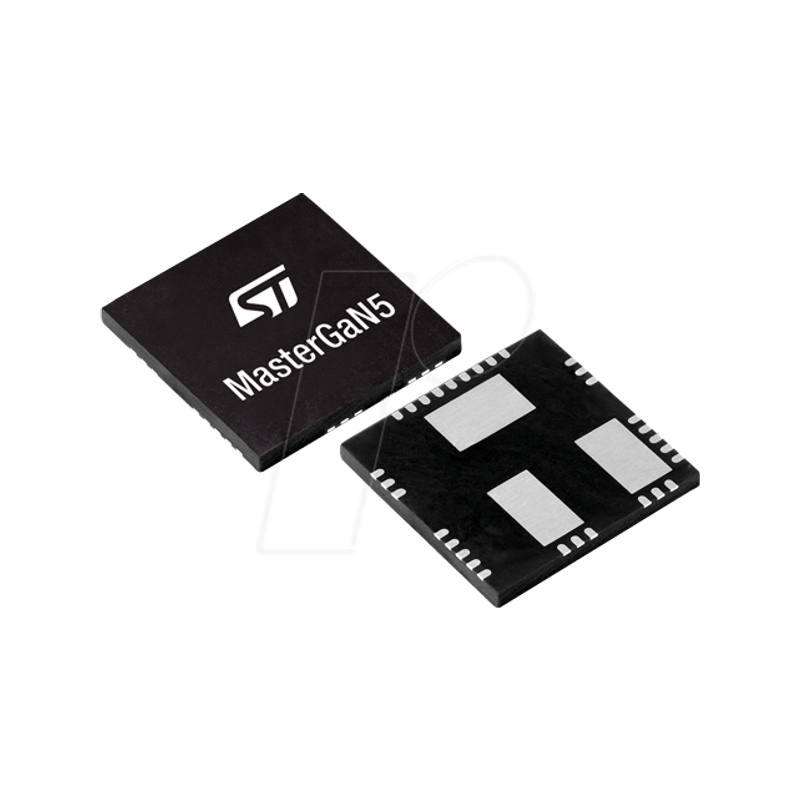

GaN H-Brücke, 600 V, 4 A, 0,45 Ohm, QFN-31

Auf Lager SKU MASTERGAN5

GaN H-Brücke, 600 V, 4 A, 0,45 Ohm, QFN-31

MPN MASTERGAN5 Hersteller STMICROELECTRONICS

12,76 €

Technische Daten

Allgemeines

Modell Gate-Treiber

Typ HEMT

Ausführung H-Brücke

Bauform QFN-31

Ausgang 4x

Elektrische Werte

Versorgungsspannung 4,75-9,5 VDC

Eingangsspannung 3,3-15 VDC

Ausgangsstrom 4 A

RDS(on) 450 mOhm

Sonstiges

Temperaturbereich -40 .. +125 °C

Herstellerangaben

Hersteller STMICROELECTRONICS

Artikelnummer des Herstellers MASTERGAN5

Verpackungsgewicht 0.004 kg

RoHS konform

EAN/GTIN 9900003166479

Statistische Warennummer 85423190

↓ Datenblatt

Der MASTERGAN5 ist ein fortschrittliches Power-System-in-Package, das einen Gate-Treiber und zwei Enhancement-Mode-GaN-Leistungstransistoren in Halbbrücken
Konfiguration.Die integrierten GaN-Leistungstransistoren haben eine Drain-Source-Sperrspannung von 650 V und einen RDS(ON) von 450 mOhm, während die High-Side des integrierten Gate-Treibers problemlos
durch die integrierte Bootstrap-Diode versorgt werden
Der MASTERGAN5 verfügt über einen UVLO-Schutz sowohl für den unteren als auch den oberen der unteren und oberen Treibersektion, um zu verhindern, dass die Leistungsschalter bei niedrigem Wirkungsgrad oder gefährlichen Bedingungen arbeiten, und die Verriegelungsfunktion vermeidet Querschlüsse.
