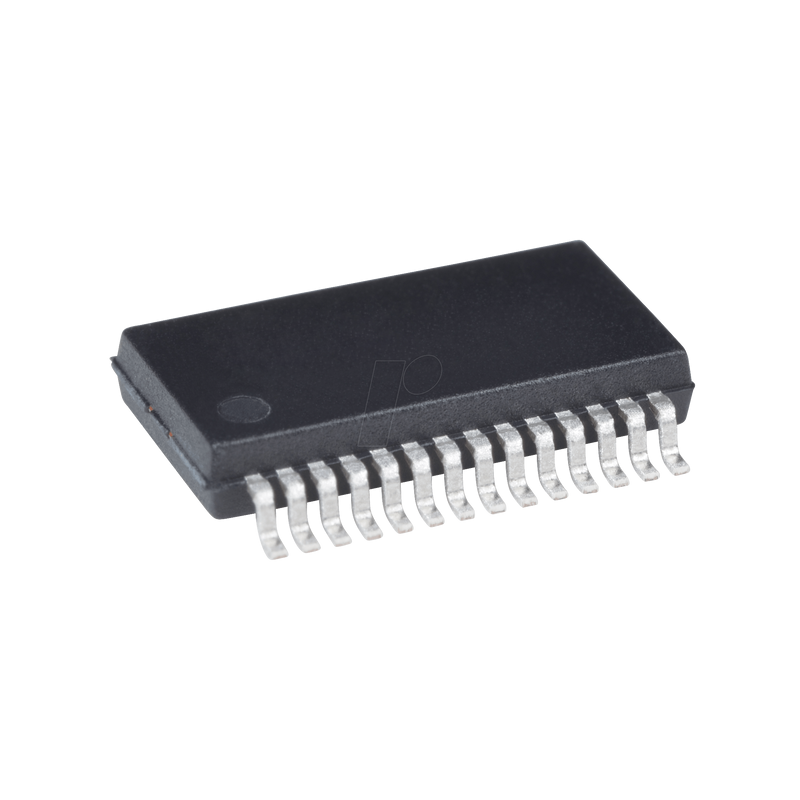

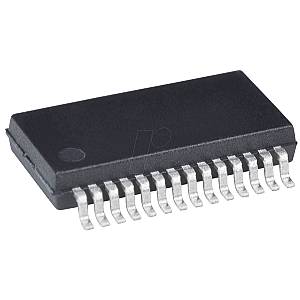

HID-class USB-zu-UART/I2C-Interface-Brücke, 5 V, TSSOP-28

FT260 , USB-zu-UART/I2C-Brücken-IC der HID-Klasse
Vollgeschwindigkeits-/Hochgeschwindigkeits-USB-zu-I2C-Schnittstelle USB 1.1/USB 2.0, 5V, TSSOP 28-Pin

Merkmale:
- Ein-Chip-USB-zu-UART/I2C-Brücke mit Unterstützung der Standard-HID-Klasse
- USB2.0-konformer Full-Speed-Baustein, der das gesamte USB-Protokoll auf dem Chip abwickelt.
- Unterstützt 2 USB-HID-Schnittstellen, die jeweils den physikalischen On-Chip-Schnittstellen, I2C und UART, entsprechen
- Konfiguration der Pins zur Aktivierung der HID-Schnittstelle für eine Vielzahl von Anwendungen
- Unterstützung der HID über I2C-Spezifikation
- Konfigurierbarer I2C-Master-Schnittstellen-Controller, der der I2C v2.1 + v3.0-Spezifikation entspricht.
- Unterstützt 4 Geschwindigkeitsmodi, die in der I2C-Bus-Spezifikation definiert sind: Standardmodus (SM), Schnellmodus (FM), Schnellmodus plus (FM+) und Hochgeschwindigkeitsmodus (HS)
- Robuster FTDI UART-Controller mit Hardware- und Software-Flusskontrolle
- Datenübertragungsrate von 1,2 Kbaud bis 12 Mbaud (RS422, RS485, RS232) bei TTL-Pegeln
- Konfigurierbare GPIOs können leicht von Softwareanwendungen unter HID-Klasse über den USB-Bus gesteuert werden
- Vollständig integrierter Oszillator PLL, kein externer Quarz erforderlich
- On-Chip eFUSE für USB-Hersteller-ID (VID), Produkt-ID (PID) und andere herstellerspezifische Parameter.
- Einzigartige USB-Seriennummer-Generierungs-Engine und Programmierpfad zu externem EEPROM.
- Integrierter 5V-3.3V-1.8V Pegelwandler für USB I/O.
- +5V USB VBUS-Erkennungsmodul
- USB-Stromversorgungskonfigurationen; unterstützt busgespeiste, selbstgespeiste und busgespeiste mit Stromschaltung.
- USB2.0 Niedriger Betriebs- und Suspend-Strom; 24mA (Aktiv-Typ) und 385µA (Suspend-Typ).
- Echter 3,3-V-CMOS-Treiberausgang und TTL-Eingang. (arbeitet bis zu 1V8 mit externen Pull-ups)
- Mehrere E/A-Betriebsspannungspegel +3,3V, +2,5V, +1,8V
- Pin-Ausgangstreiberstärke; 4 mA(min) und 16 mA(max)
- Integrierte Power-on-Reset-Schaltung.
- USB-Ladegerät-Erkennung.
- UHCI/OHCI/EHCI/XHCI-Host-Controller-kompatibel.
- Erweiterter Betriebstemperaturbereich; -40 bis 85°C.
- Erhältlich in kompakten Pb-freien 28 Pin WQFN- oder TSSOP-Gehäusen (RoHS-konform).

Typische Anwendungen
- Geräte-Controller der HID-Klasse
- USB zu HID-over-I2C Brücke
- USB-zu-I2C-Master-Steuerung
- USB-zu-RS232/RS422/RS485-Wandler
- Schnittstellen für MCU/PLD/FPGA-basierte Designs zu USB
- USB-Instrumentierung
