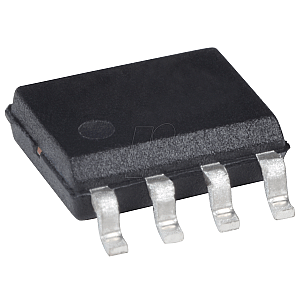

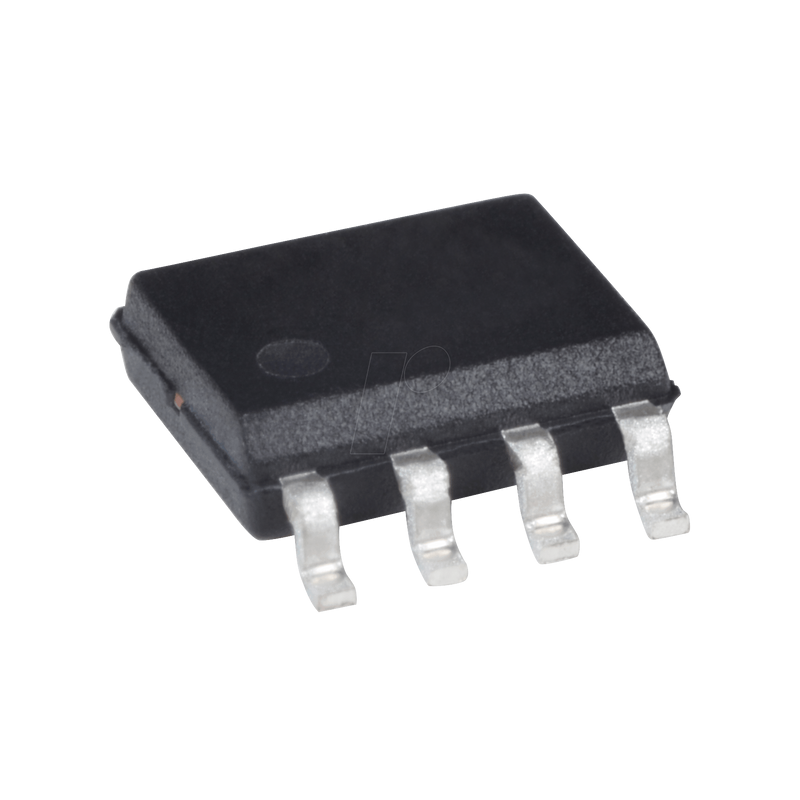

High-Speed-CAN Transceiver, 1 Mbit/s, 5,0 V, SO-8

Hochgeschwindigkeits-CAN-Transceiver mit kurzer Schleifenverzögerung

Beschreibung
Der HVD251 ist für den Einsatz in Anwendungen vorgesehen, die die serielle Kommunikationsschicht des Controller Area Network (CAN) gemäß der Norm ISO 11898 verwenden. Der HVD251 bietet differenzielle Sendefähigkeit zum Bus und differenzielle Empfangsfähigkeit zu einem CAN-Controller bei Geschwindigkeiten bis zu 1 Megabit pro Sekunde (Mbps). Der Baustein ist für den Betrieb in rauen Umgebungen ausgelegt und bietet Schutz gegen Querschluss, Überspannung und Erdschluss bis ±36 V. Der Transceiver verfügt außerdem über einen Übertemperaturschutz sowie einen Gleichtaktbereich von -7 V bis 12 V und eine Transiententoleranz von ±200 V. Der Transceiver bildet die Schnittstelle zwischen dem Single-Ended-CAN-Controller und dem differentiellen CAN-Bus, wie er in Industrie-, Gebäudeautomatisierungs- und Automobilanwendungen eingesetzt wird. Rs, Pin 8, wählt einen von drei verschiedenen Betriebsmodi aus: High-Speed, Flankensteuerung oder Low-Power-Modus. Die Hochgeschwindigkeits-Betriebsart wird durch Verbinden von Pin 8 mit Masse gewählt, wodurch die Transmitter-Ausgangstransistoren so schnell wie möglich schalten können, ohne dass die Anstiegs- und Abfallflanke begrenzt wird. Die Anstiegs- und Abfallflanke kann durch Anschluss eines Widerstands gegen Masse an Pin 8 eingestellt werden; die Flanke ist proportional zum Ausgangsstrom des Pins. Die Steilheitsregelung mit einem externen Widerstandswert von 10 kO ergibt eine Anstiegsgeschwindigkeit von ca. 15 V/µs; 100 kO ergeben eine Anstiegsgeschwindigkeit von ca. 2 V/µs. Wenn ein hoher Logikpegel an Rs-Pin 8 angelegt wird, geht das Gerät in einen stromsparenden Standby-Modus, in dem der Treiber ausgeschaltet wird und der Empfänger aktiv bleibt. Der lokale Protokoll-Controller versetzt das Gerät wieder in den Normalmodus, wenn es auf den Bus sendet.

Merkmale
- Verbesserte Drop-In-Ersetzung für PCA82C250 und PCA82C251
- Bus-Fehlerschutz von ±36 V
- Erfüllt oder übertrifft ISO 11898
- Signalisierungsraten(1) bis zu 1 Mbps
- Hohe Eingangsimpedanz ermöglicht bis zu 120 Knoten auf einem Bus
- Bus-Pin-ESD-Schutz überschreitet 14 kV HBM
- Knoten ohne Stromversorgung stört den Bus nicht
- Niedrigstrom-Standby-Modus: 200-µA Typisch
- Schutz bei thermischer Abschaltung
- Störungsfreier CAN-Bus-Schutz beim Ein- und Ausschalten für Hot-Plugging

Anwendungen
- CAN-Datenbusse
- Industrielle Automatisierung
- SAE J1939 Standard-Datenbus-Schnittstelle
- NMEA 2000 Standard-Datenbus-Schnittstelle
