Die PCA9530 ist eine 2-Bit-I²C-Bus- und SMBus-I/O-Erweiterung, die für das Dimmen von RGB-LEDs in diskreten Schritten für das Farbmischen und Hintergrundapplikationen optimiert wurde. es enthält einen internen Oszillator mit zwei benutzerprogrammierbaren Blinkraten und Tastverhältnissen, die mit dem Ausgangs-PWM gekoppelt sind. Die LED-Helligkeit wird durch die Einstellung des Tastverhältnisses >100Hz eingestellt, sodass das Blinken nicht zu erkennen ist.
- 2 LED-Treiber
- 2 wählbare, frei programmierbare Blinkfrequenzen zwischen 0,591 Hz und 152 Hz
- 256 Helligkeitsstufen
- nicht verwendete LED I/O können als GPIOs genutzt werden
- interner Oszillator erfordert keine externen Komponenten
- kompatibel mit SMBus
- interner Power-On-Reset
- Rauschfilter an SCL/SDA-Eingängen
- 2 Open-Drain-Ausgänge treiben LEDs direkt auf 25 mA an.
- 0 Hz bis 400 kHz Taktfrequenz
Auf Lager
SKU PCA9530D

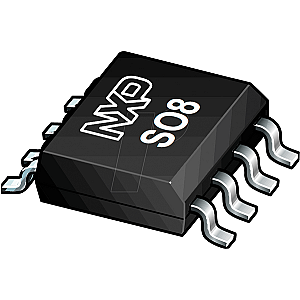

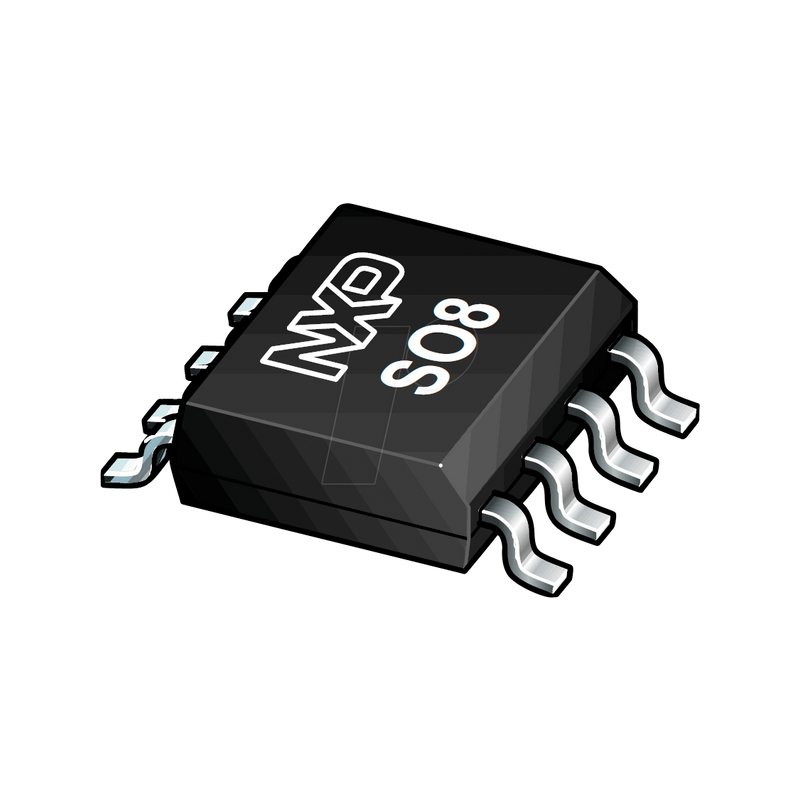

I²C-Bus I/O Erweiterung, 2-bit, LED-Dimmer, SO-8
MPN PCA9530D,118
Hersteller NXP
2,01 €
Technische Daten
Allgemeines
Modell
Expander
Typ
I²C
Ausführung
2-Bit
Bauform
SO-8
Elektrische Werte
Versorgungsspannung
2,3 ... 5,5 VDC
Sonstiges
Temperaturbereich
-40 ... +85 °C
Herstellerangaben
Hersteller
NXP
Artikelnummer des Herstellers
PCA9530D,118
Verpackungsgewicht
1.0E-4 kg
RoHS
konform
EAN/GTIN
9900002701183
Statistische Warennummer
85423990
