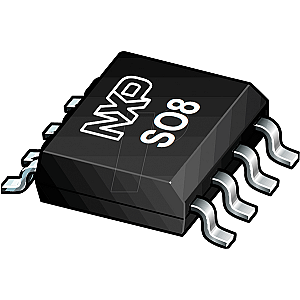

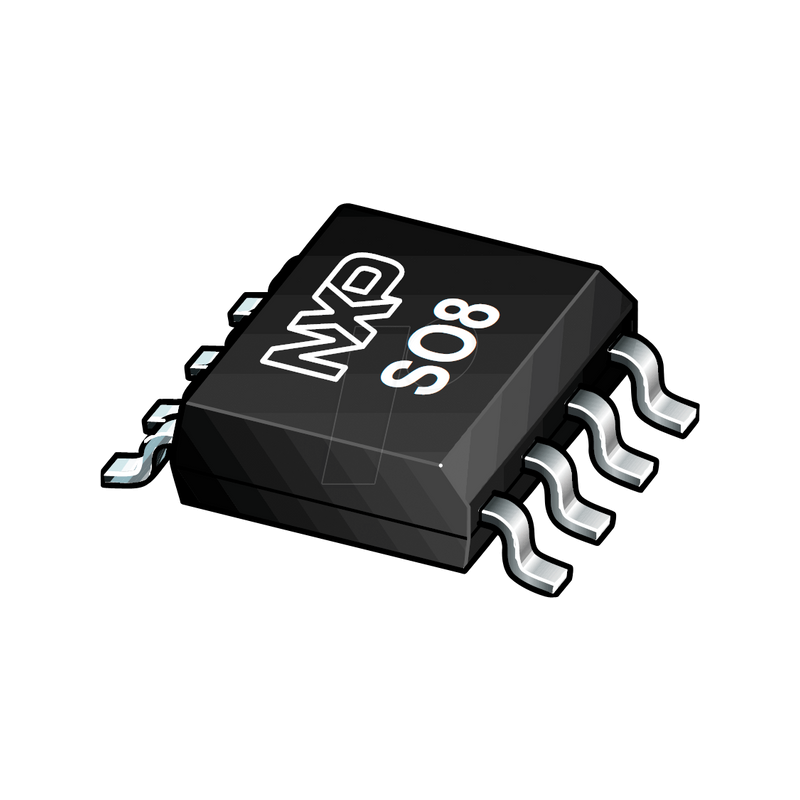

I²C-Bus I/O Erweiterung, 4-bit, LED-Dimmer, SO-8

Die PCA9530 ist eine 2-Bit-I²C-Bus- und SMBus-I/O-Erweiterung, die für das Dimmen von RGB-LEDs in diskreten Schritten für das Farbmischen und Hintergrundapplikationen optimiert wurde. es enthält einen internen Oszillator mit zwei benutzerprogrammierbaren Blinkraten und Tastverhältnissen, die mit dem Ausgangs-PWM gekoppelt sind. Die LED-Helligkeit wird durch die Einstellung des Tastverhältnisses >100Hz eingestellt, sodass das Blinken nicht zu erkennen ist.

Die Typen PCA9530/01 und PCA9530/02 haben unterschiedliche I²C-Bus-Adressen, was ermöglicht sie gleichzeitig am selben Bus zu betreiben.

- 4 LED-Treiber
- 2 wählbare, frei programmierbare Blinkfrequenzen zwischen 0,591 Hz und 152 Hz
- 256 Helligkeitsstufen
- nicht verwendete LED I/O können als GPIOs genutzt werden
- interner Oszillator erfordert keine externen Komponenten
- kompatibel mit SMBus
- interner Power-On-Reset
- Rauschfilter an SCL/SDA-Eingängen
- 2 Open-Drain-Ausgänge treiben LEDs direkt auf 25 mA an.
- 0 Hz bis 400 kHz Taktfrequenz
