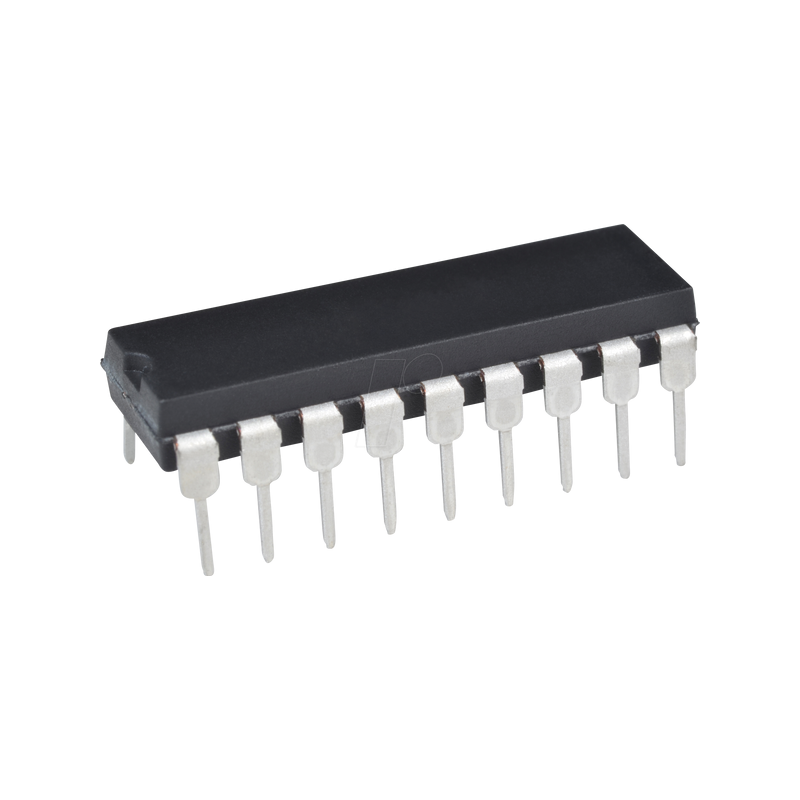

I²C-Bus I/O Erweiterung, 8bit, PDIP-18

Merkmale:
- 8-Bit Remote Bidirektionaler I/O Port:
- I/O-Pins Standard auf Eingang

Open-Drain-Ausgänge:
- 5,5V tolerant
- 25 mA Senke fähig (pro Pin)
- 200mA Gesamt

High-Speed I2C™ Schnittstelle :
- 100kHz
- 400kHz
- 3,4MHz

Einzelner Hardware-Adress-Pin :
- Spannungseingang für bis zu acht Geräte auf dem Bus

Konfigurierbare Interruptausgangsstifte:
- Konfigurierbar als aktiv-hoch, aktiv-niedrig oder offener Abfluss

Konfigurierbare Interruptquelle:
- Unterbrechung bei Änderung durch konfigurierte Standardeinstellungen oder Pinwechsel

Polaritätsumkehrregister zur Konfiguration der Polarität der Eingangsportdaten
Externer Reset-Eingang
Niedriger Standby-Strom:
- 1 µA (-40°C TA +85°C)
- 6µA (+85°C TA +125°C)

Betriebsspannung:
- 1,8V bis 5,5V bis 5,5V

Verfügbare Gehäuse:
- 18-Kanal PDIP (300 mil)
- 18-poliger SOIC (7,50 mm)
