Der PCA9536 ist ein 24-poliger CMOS-Chip, der eine 16 Bit parallele GPIO Erweiterung für I2C-Bus/SMBus-Anwendungen bietet. Darüber hinaus verfügt er über Interrupt- und Reset-Funktion.
- Versorgungsspannung zwischen 2,3 V und 5,5 V
- 5 V Tolerante I/Os
- Polaritätsumkehrregister
- aktiver LOW-Interruptausgang
- aktiver LOW-Reset-Eingang
- niedriger Standby-Strom
- Rauschfilter an SCL/SDA-Eingängen
- keine Störung beim Einschalten des Geräts
- interner Einschalt Reset
- 16 I/O-Pins, die standardmäßig auf 16 Eingänge eingestellt sind.
- 0 Hz bis 400 kHz Taktfrequenz
- die Anlaufprüfung erfolgt nach dem JEDEC-Standard JESD78, der 100 mA überschreitet.
Auf Lager
SKU PCA9539PW

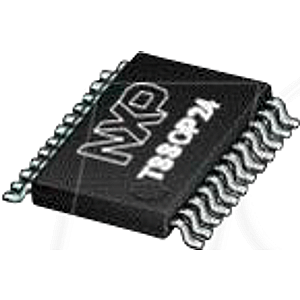

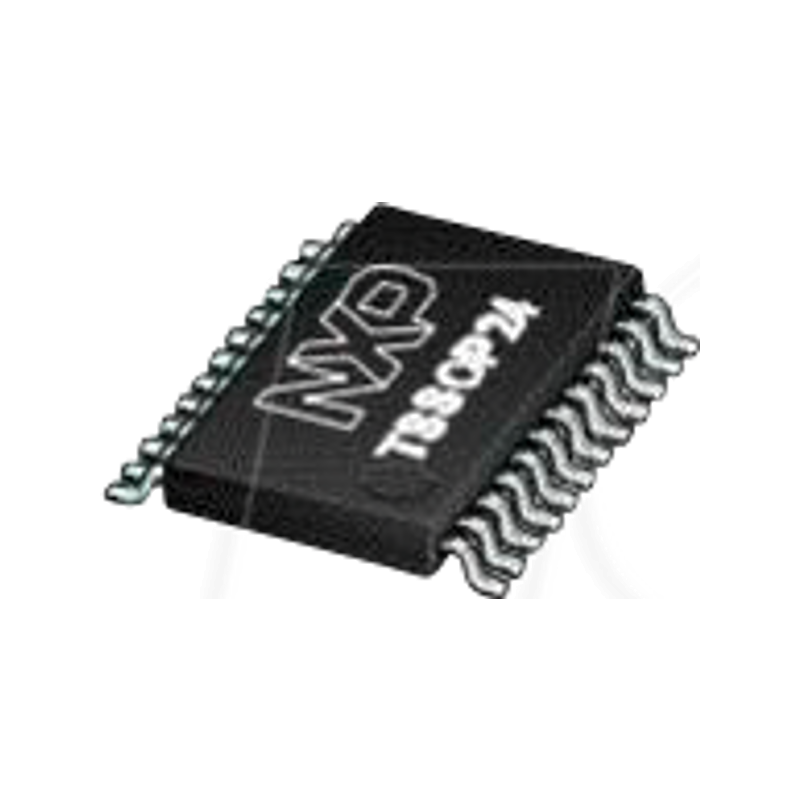

I²C-Bus/SMBus I/O Erweiterung, 16-bit, TSSOP-24
MPN PCA9539PW,118
Hersteller NXP
1,61 €
Technische Daten
Allgemeines
Modell
Expander
Typ
I²C
Ausführung
16-Bit
Bauform
TSSOP-24
Elektrische Werte
Versorgungsspannung
2,3 ... 5,5 VDC
Sonstiges
Temperaturbereich
-40 ... +85 °C
Herstellerangaben
Hersteller
NXP
Artikelnummer des Herstellers
PCA9539PW,118
Verpackungsgewicht
1.0E-4 kg
RoHS
konform
EAN/GTIN
9900002701169
Statistische Warennummer
85423990
