Der PCF8574/74A bietet eine universell einsetzbare Remote-I/O-Erweiterung über den zweiadrigen bidirektionalen I2C-Bus (Serial Clock (SCL), Serial Data (SDA)).
- I2C-Bus zum Parallel-Port-Expander
- 100 kHz I2C-Bus-Schnittstelle (Standardmodus I2C-Bus)
- Betriebsspannung 2,5 V bis 6 V
- 8-Bit Remote-I/O-Pins, die standardmäßig beim Einschalten der Eingänge verwendet werden.
- gespeicherte Ausgänge treiben LEDs direkt an
- gesamte Gehäusesenkenfähigkeit von 80 mA
- aktiver LOW Open-Drain-Interruptausgang LOW
- acht programmierbare Slave-Adressen mit drei Adresspins
- niedriger Standby-Strom (typisch 2,5 A)
- 40 C bis +85 C Betrieb
- der ESD-Schutz übersteigt 2000 V HBM pro JESD22-A114 und 1000 V CDM pro Jahr.
JESD22-C101
Anwendungen
- LED-Arrays
- Server
- Tastenfelder
- industrielle Steuerungen
- medizinische Geräte
- Mobiltelefone
- Spielautomaten
- Instrumentierung und Testmessung
Auf Lager
SKU PCF8574ATS/3

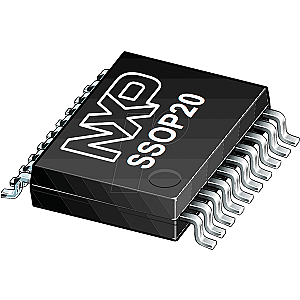

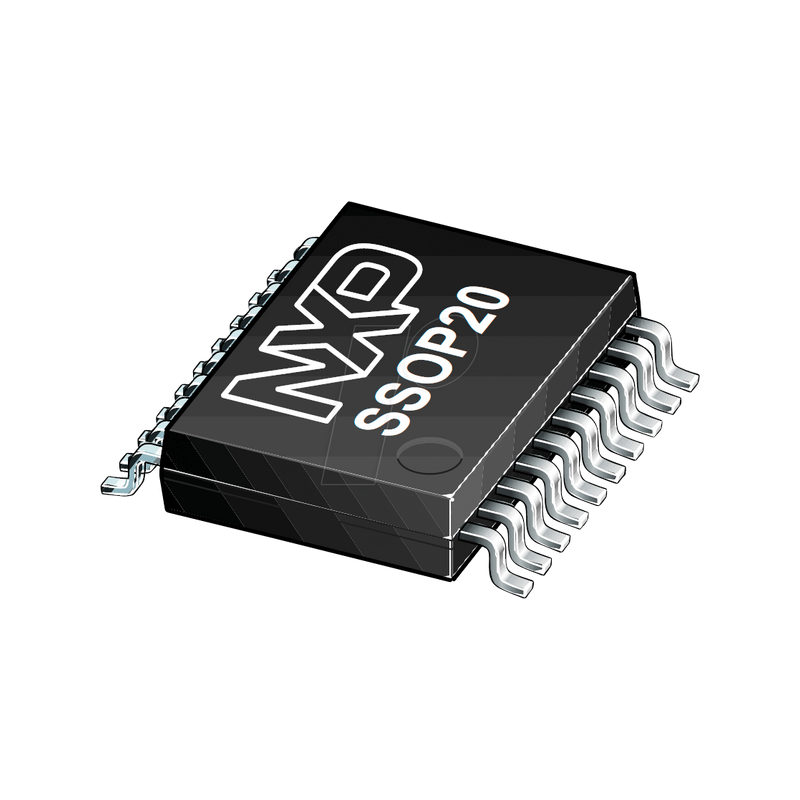

I²C-Bus/SMBus I/O Erweiterung,Remote, 8-bit, SSOP-20
MPN PCF8574ATS/3,118
Hersteller NXP
1,78 €
Technische Daten
Allgemeines
Modell
Expander
Typ
I²C Remote
Ausführung
8-Bit
Bauform
SSOP-20
Elektrische Werte
Versorgungsspannung
2,5 ... 6,0 VDC
Sonstiges
Temperaturbereich
-40 ... +85 °C
Herstellerangaben
Hersteller
NXP
Artikelnummer des Herstellers
PCF8574ATS/3,118
Verpackungsgewicht
0.001 kg
RoHS
konform
EAN/GTIN
9900002701244
Statistische Warennummer
85423990
