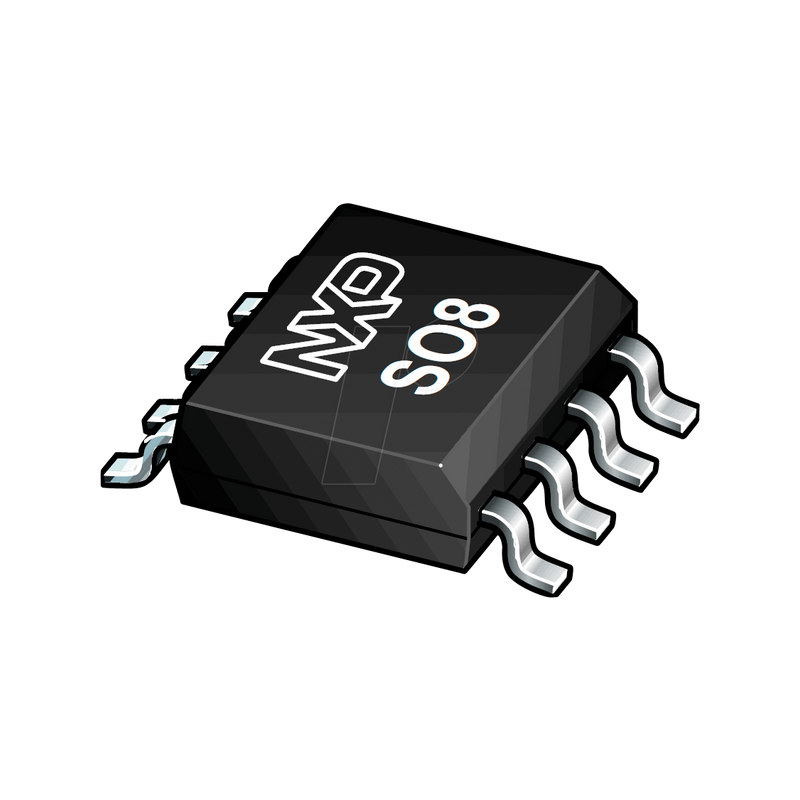

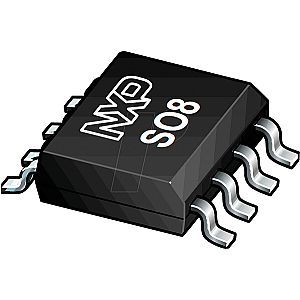

I²C-Low Power CMOS-Clock/Calender, SO-8

Der PCF8593 ist eine CMOS-Uhr- und Kalenderschaltung, die für einen geringen Stromverbrauch optimiert ist. Adressen und Daten werden seriell über den zweiadrigen, bidirektionalen I2C-Bus übertragen. Das eingebaute Wortadressenregister wird nach jedem geschriebenen oder gelesenen Datenbyte automatisch inkrementiert. Die eingebaute 32.768 kHz Oszillatorschaltung und die ersten 8 Bytes des RAM werden für die Takt-, Kalender- und Zählerfunktionen verwendet. Die nächsten 8 Bytes können als Alarmregister programmiert oder als freier RAM-Speicherplatz genutzt werden.

- Betriebsspannung: 2,5 V bis 6,0 V
- Taktbetriebsspannung 1,0 V bis 6,0 V bei 0 °C bis +70 °C
- 8 Bytes freier RAM (wenn der Alarm nicht verwendet wird)
- Datenspeicherungsspannung: 1,0 V bis 6,0 V
- externer RESET-Eingang setzt nur die I2C-Schnittstelle zurück.
- Betriebsstrom (bei fSCL = 0 Hz, 32 kHz Zeitbasis, VDD = 2,0 V): typisch 1 µA
- Uhrfunktion mit Vierjahreskalender
- Universaltimer mit Alarm- und Überlaufanzeige
- 24 Stunden oder 12 Stunden Format
- 32.768 kHz oder 50 Hz Zeitbasis
- serieller Ein- und Ausgangsbus (I2C-Bus)
- automatische Inkrementierung der Wortadresse
- programmierbare Alarm-, Timer- und Unterbrechungsfunktion
- platzsparendes SO8-Gehäuse verfügbar
- Slave-Adressen: A3h zum Lesen, A2h zum Schreiben
