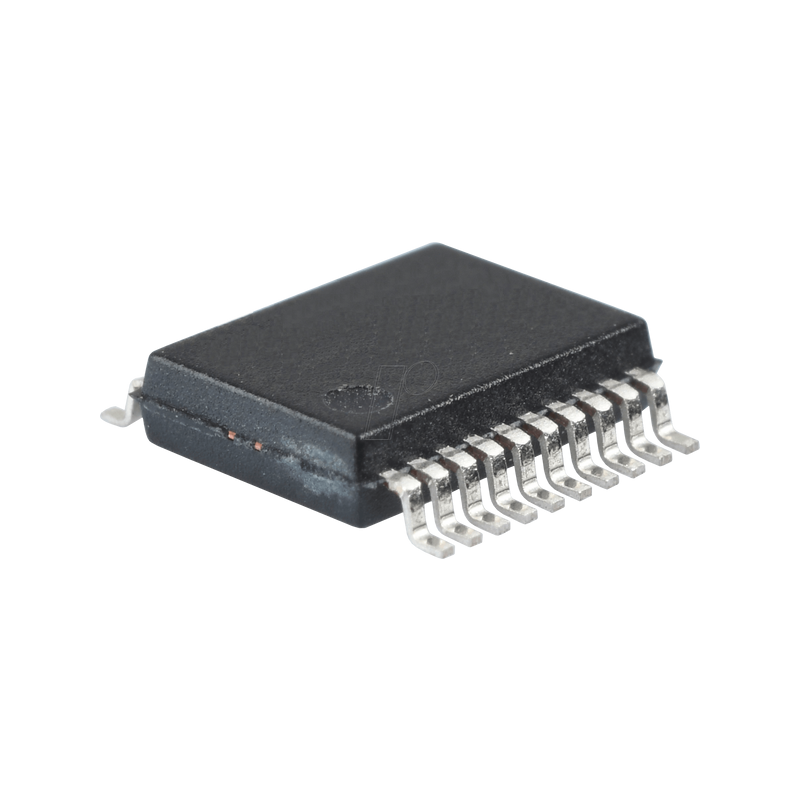

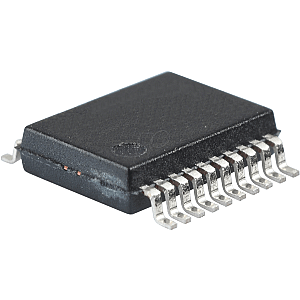

I²C Remoter I/O-Expander, 8-Bit, SSOP-20

Remote 8-bit I/O expander for I2C-bus with interrupt
Der PCF8574/74A bietet eine universelle Remote-I/O-Erweiterung über den bidirektionalen
bidirektionalen I2C-Bus (serieller Takt (SCL), serielle Daten (SDA)).
Die Bausteine bestehen aus acht quasi bidirektionalen Ports, einer 100 kHz I2C-Bus-Schnittstelle, drei
Hardware-Adresseneingängen und einem Interrupt-Ausgang, der zwischen 2,5 V und 6 V arbeitet. Der
Quasi-bidirektionale Port kann unabhängig als Eingang zur Überwachung des Interrupt-Status
Status oder Tastaturen oder als Ausgang zur Aktivierung von Anzeigegeräten wie LEDs zugewiesen werden. Das System
Master kann über ein einziges Register vom Eingangsport lesen oder in den Ausgangsport schreiben.
Der geringe Stromverbrauch von 2,5 µA (typisch, statisch) ist ideal für mobile Anwendungen und
die gelatchten Ausgangsports treiben LEDs direkt an.
Der PCF8574 und der PCF8574A sind identisch, abgesehen von dem unterschiedlichen festen Teil der
Slave-Adresse. Die drei Hardware-Adress-Pins ermöglichen es, dass acht von jedem Baustein am
gleichen I2C-Bus, so dass bis zu 16 dieser I/O-Expander PCF8574/74A zusammen am gleichen
am selben I2C-Bus sein und bis zu 128 E/As (z.B. 128 LEDs) unterstützen.
Der aktive LOW Open-Drain Interrupt-Ausgang (INT) kann mit der Interrupt-Logik
des Mikrocontrollers angeschlossen werden und wird aktiviert, wenn sich ein Eingangszustand von seinem entsprechenden
Eingangsport-Registerzustand abweicht. Er wird verwendet, um dem Mikrocontroller anzuzeigen, dass sich ein Eingangszustand geändert hat
geändert hat und das Gerät abgefragt werden muss, ohne dass der Mikrocontroller ständig
das Eingangsregister über den I2C-Bus abzufragen.
Der interne Power-On-Reset (POR) initialisiert die I/Os als Eingänge mit einem schwachen internen
100 µA Stromquelle.
