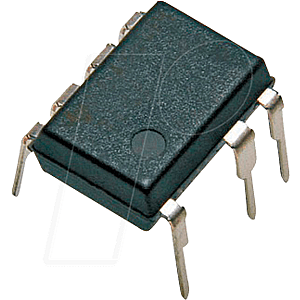

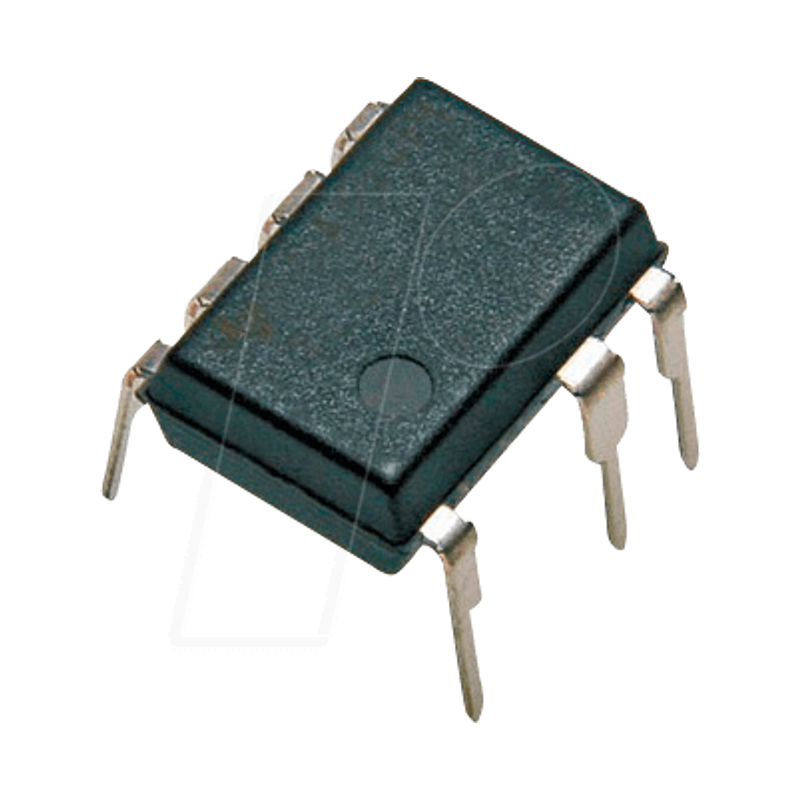

Integrierter AC/DC-Offline-Schalter, 85-265 VAC, 22W, DIP-8B-7

TOP242-250 TOPSwitch-GX-Familie
Erweiterte Leistung, flexibles Design, EcoSmart, integrierter Off-Line-Schalter

Produkt-Highlights
Geringere Systemkosten, hohe Designflexibilität

- Erweiterter Leistungsbereich für Anwendungen mit höherer Leistung
- Kein Kühlkörper erforderlich bis zu 34 W bei Verwendung von P/G-Paketen
- Funktionen eliminieren oder reduzieren die Kosten für externe Komponenten
- Voll integrierter Softstart für minimale Spannung/Überschwingen
- Extern programmierbare genaue Strombegrenzung
- Größeres Tastverhältnis für mehr Leistung, kleinerer Eingangskondensator
- Getrennte Line Sense- und Strombegrenzungspins an Y/R/F-Gehäusen
- Erkennung von Leitungsunterspannung (UV): keine Ausschaltfehler
- die Abschaltung der Netzüberspannung (OV) verlängert die Überspannungsgrenze
- Die Vorsteuerung mit maximaler Einschaltdauer (DCMAX) reduziert die Welligkeit der Leitung und begrenzt DCMAX bei hoher Leitung.
- Frequenzzittern reduziert die Kosten für EMI und EMI-Filterung
- Regelt auf Nulllast ohne Dummy-Ladung
- 132 kHz Frequenz reduziert die Größe des Transformators / Netzteils
- Halbfrequenz-Option in Y/R/F-Paketen für Videoanwendungen
- Hysteretische thermische Abschaltung zur automatischen Fehlerbehebung
- Große thermische Hysterese verhindert die Überhitzung der Leiterplatte

EcoSmart™- Energieeffizient
- Extrem geringer Verbrauch im Remote-Aus-Modus (80 mW bei 110 VAC, 160 mW bei 230 VAC)
- Mit der Last abgesenkte Frequenz für hohe Stand-by-Effizienz
- Ermöglicht das Herunterfahren/Wachen über LAN/Eingangsport

Beschreibung
Der TOPSwitch™-GX verwendet die gleiche bewährte Topologie wie der TOPSwitch und integriert kostengünstig den Hochspannungs-Leistungs-MOSFET, die PWM-Steuerung, den Fehlerschutz und andere Steuerschaltungen auf einem einzigen CMOS-Chip. Viele neue Funktionen sind integriert, um die Systemkosten zu reduzieren und die Designflexibilität, Leistung und Energieeffizienz zu verbessern. Je nach Gehäusetyp ermöglichen entweder 1 oder 3 zusätzliche Pins über die TOPSwitch-Standardanschlüsse DRAIN, SOURCE und CONTROL folgende Funktionen: Leitungsabtastung (OV/UV, Leitungsvorwärts-/DCMAX-Reduzierung), genaue extern eingestellte Strombegrenzung, Remote ON/OFF, Synchronisation auf eine externe niedrigere Frequenz und Frequenzwahl (132 kHz/ 66 kHz). Alle Gehäusetypen bieten die folgenden transparenten Funktionen: Soft-Start, 132 kHz Schaltfrequenz (wird bei geringer Last automatisch reduziert), Frequenzzittern für geringere EMI, breitere DCMAX, hysteretische thermische Abschaltung und größere Kriechgehäuse. Darüber hinaus werden alle kritischen Parameter (z.B. Stromgrenze, Frequenz, PWM-Verstärkung) eine engere Temperatur und absolute Toleranzen zur Vereinfachung der Konstruktion und Systemkosten optimieren.
