Der 74HC14; 74HCT14 ist ein Hex-Inverter mit Schmitt-Trigger-Eingängen. Dieser Baustein verfügt über reduzierte
Eingangsschwellenwerte, um die Kopplung mit TTL-Logikpegeln zu ermöglichen. Die Eingänge enthalten auch Klemmdioden, was
Dies ermöglicht die Verwendung von Strombegrenzungswiderständen, um Eingänge mit Spannungen über VCC zu verbinden. Schmitt
Trigger-Eingänge wandeln langsam wechselnde Eingangssignale in scharf definierte, jitterfreie Ausgangssignale um.
- Breiter Versorgungsspannungsbereich von 2,0 bis 6,0 V
- Geringe CMOS-Verlustleistung
- Hohe Rauschimmunität
- Unbegrenzte Eingangsanstiegs- und -abfallzeiten
- Latch-up-Leistung übersteigt 100 mA gemäß JESD 78 Class II Level B
Pinbelegung
1A, 2A, 3A, 4A, 5A, 6A 1, 3, 5, 9, 11, 13 data input
1Y, 2Y, 3Y, 4Y, 5Y, 6Y 2, 4, 6, 8, 10, 12 data output
GND 7 ground (0 V)
VCC 14 supply voltage
Auf Lager
SKU 74HC14PW

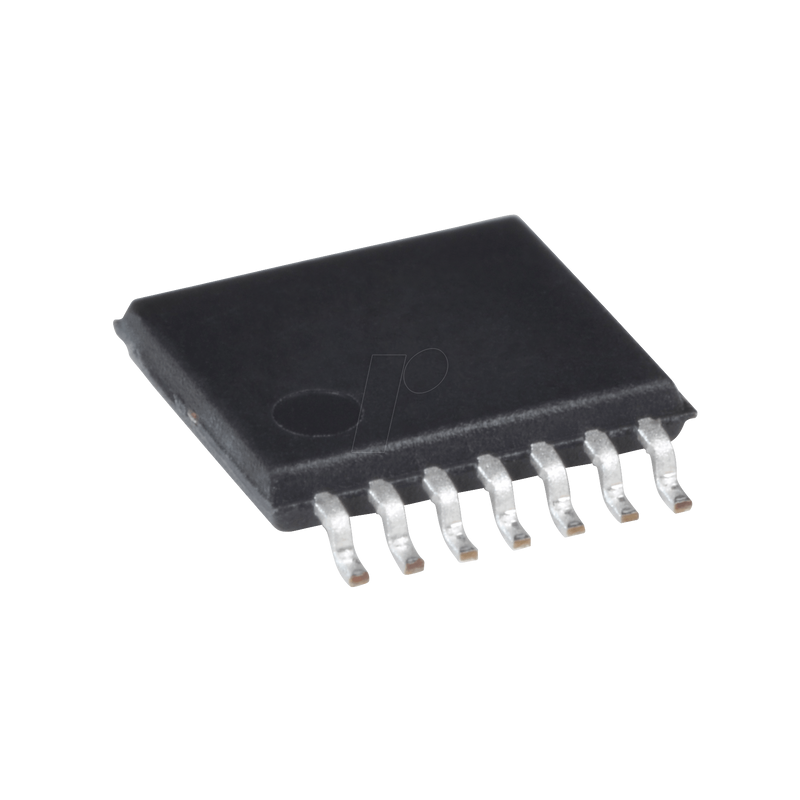

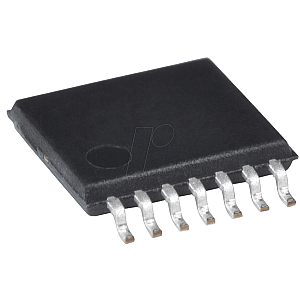

Inverter, Schmitt Trigger, 6-Elemente, TSSOP-14
MPN 74HC14PW,118
Hersteller NEXPERIA
0,16 €
Technische Daten
Allgemeines
Familie
74HC
Modell
Schmitt Trigger
Typ
Inverter
Ausführung
Hex
Bauform
TSSOP-14
Sonstiges
Temperaturbereich
-40..+125 °C
Elektrische Werte
Versorgungsspannung
5 VDC
Spannungsbereich
Vcc V
Versorgungsspannung max.
6 V
Versorgungsspannung min.
2 V
Herstellerangaben
Hersteller
NEXPERIA
Artikelnummer des Herstellers
74HC14PW,118
Verpackungsgewicht
0.001 kg
RoHS
konform
EAN/GTIN
9900003837355
Statistische Warennummer
85423990
