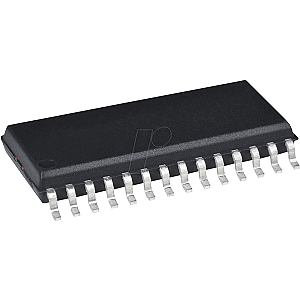

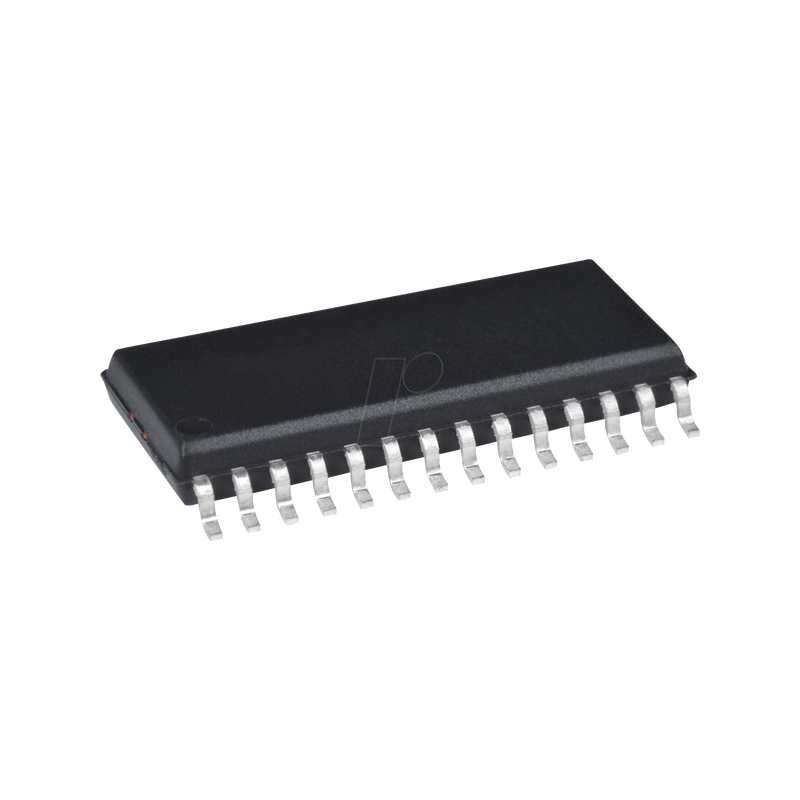

I/O-Erweiterung, 16bit, 10 MHz, Seriell, SPI, SO-28

Eigenschaften:

- Bidirektionaler 16-Bit-Remote-I/O-Port
- Standardmäßig sind die I/O-Pins für die Eingabe vorgesehen
- Hochgeschwindigkeits-I2C ™ -Schnittstelle (MCP23017)
- 100 kHz
- 400 kHz
- 1,7 MHz
- Hochgeschwindigkeits-SPI-Schnittstelle (MCP23S17)
- 10 MHz (max.)
- Drei Hardware-Adresspins für bis zu acht Geräte am Bus
- Konfigurierbare Interrupt-Ausgangspins
- Konfigurierbar als Active-High, Active-Low oder Open-Drain
- INTA und INTB können so konfiguriert werden, dass sie unabhängig voneinander oder zusammen arbeiten
- Konfigurierbare Interruptquelle
- Interrupt-on-Change von konfigurierten Registerstandards oder Pin-Wechseln
- Polaritätsumkehrregister zum Konfigurieren der Polarität der Eingangsportdaten
- Externer Rücksetzeingang
- Geringer Standby-Strom: 1 µA (max.)
- Betriebsspannung:
- 1,8 V bis 5,5 V bei -40 ° C bis + 85 ° C
- 2,7 V bis 5,5 V bei -40 ° C bis + 85 ° C
- 4,5 V bis 5,5 V bei -40 ° C bis + 125 ° C

Bauform:
- 28-poliges PDIP (300 mil)
- 28-poliger SOIC (300 mil)
- 28-poliges SSOP
- 28-poliger QFN
