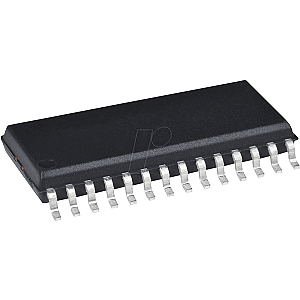

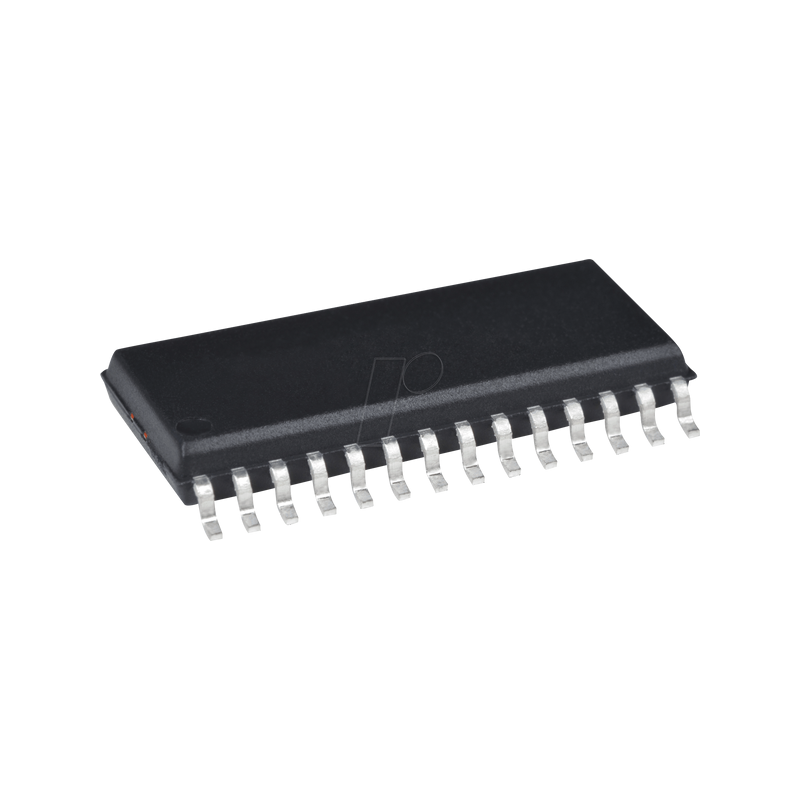

I/O-Erweiterung, 16bit, 1,8 - 5V, Seriell, I2C, SO-28

16-Bit-I/O-Expander mit serieller Schnittstelle

Merkmale:
- Bidirektionaler 16-Bit-Remote-E/A-Anschluss:
- I/O-Pins standardmäßig auf Eingang
- Hochgeschwindigkeits-I2C-Schnittstelle (MCP23017):
- 100kHz
- 400kHz
- 1,7MHz
- Hochgeschwindigkeits-SPI-Schnittstelle (MCP23S17):
- 10 MHz (maximal)
- Drei Hardware-Adress-Pins ermöglichen bis zu acht Geräte am Bus
- Konfigurierbare Unterbrechungs-Ausgangspins:
- Konfigurierbar als Aktiv-Hoch, Aktiv-Niedrig oder Open-Drain
- INTA und INTB können so konfiguriert werden, dass sie unabhängig voneinander oder gemeinsam operieren
- Konfigurierbare Unterbrechungsquelle:
- Interrupt-on-change von konfigurierten Registervorgaben oder Pin-Änderungen
- Register zur Polaritätsumkehrung, um die Polarität der Eingangsportdaten zu konfigurieren
- Externer Rücksetzeingang
- Niedriger Standby-Strom: 1 µA (max.)
- Betriebsspannung:
- 1,8V bis 5,5V bei -40°C bis +85°C
- 2,7V bis 5,5V bei -40°C bis +85°C
- 4,5V bis 5,5V bei -40°C bis +125°C

Bauformen:
- 28-poliges QFN, 6 x 6 mm Gehäuse
- 28-poliger SOIC, breit, 7,50 mm Gehäuse
- 28-polige SPDIP, 300 mil Gehäuse
- 28-poliger SSOP, 5,30 mm Gehäuse
