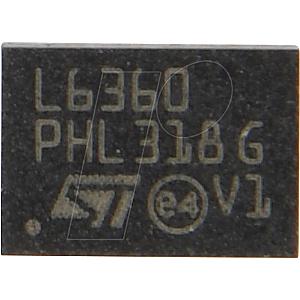

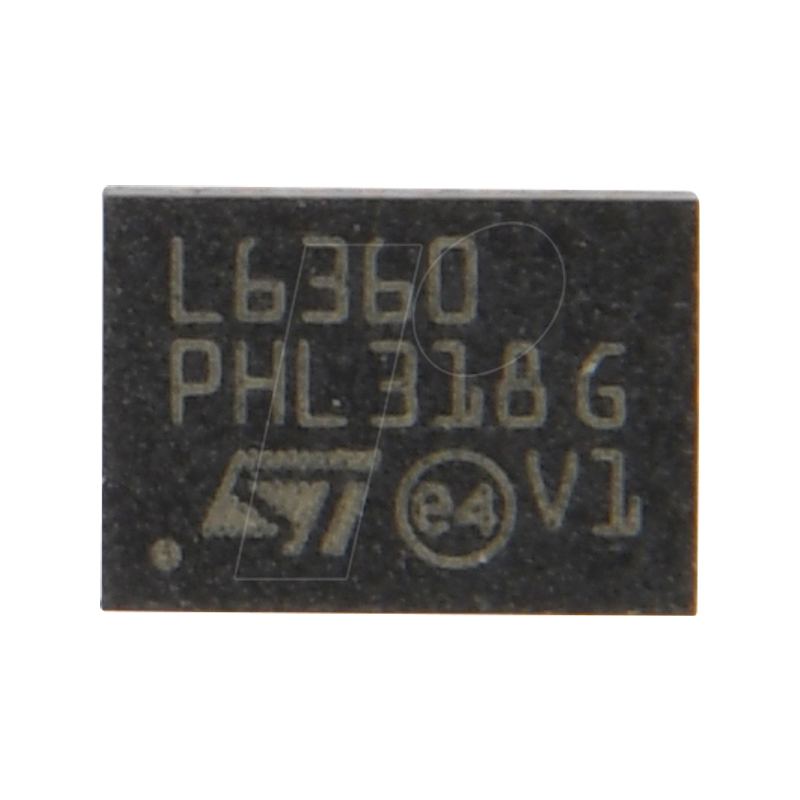

IO-Link Master Transceiver,400Kbps,VFQFPN-26

Der L6360 ist ein monolithischer IO-Link-Master-Port, der mit PHY2 (3-Draht) kompatibel ist und die Modi COM1 (4,8 kBaud), COM2 (38,4 kBaud) und COM3 (230,4 kBaud) unterstützt. Die C/QO-Ausgangsstufe ist programmierbar: High-Side, Low-Side oder Push-Pull; auch der Abschaltstrom, die Abschaltstrom-Verzögerungszeit und die Wiedereinschaltverzögerung sind programmierbar. Abschaltstrom und Abschaltstrom-Verzögerungszeit, kombiniert mit thermischer Abschaltung und automatischem Wiederanlauf, schützen das Gerät vor Überlast und Kurzschluss. Die Ausgangsstufen C/QO und L+ können ohmsche, induktive und kapazitive Lasten treiben. Induktive Lasten können mit bis zu 10 mJ betrieben werden. Die Versorgungsspannung wird überwacht und Unterspannungszustände werden erkannt. Der L6360 überträgt über den PHY2 (C/QO-Pin) Daten, die von einem Host-Mikrocontroller über den USART (IN C/QO-Pin) empfangen wurden, oder an den USART (OUT C/QI-Pin) Daten, die vom PHY2 (C/QI-Pin) empfangen wurden. Um eine vollständige IC-Steuerung, Konfiguration und Überwachung (d.h. im Statusregister gespeicherte Fehlerbedingungen) zu ermöglichen, basiert die Kommunikation zwischen dem System-Mikrocontroller und dem L6360 auf einem Fast-Mode-2-Draht-I2C. Der L6360 verfügt über neun Register zur Verwaltung der programmierbaren Parameter und des Status des ICs. Überwachte Fehlerzustände sind: L+-Leitung, Übertemperatur, C/Q-Überlast, Unterspannung des Linearreglers und Paritätsprüfung. Interne LED-Treiberschaltungen in Open-Drain-Konfiguration bieten zwei programmierbare Sequenzen zur Ansteuerung von zwei LEDs.

Wesentliche Merkmale
