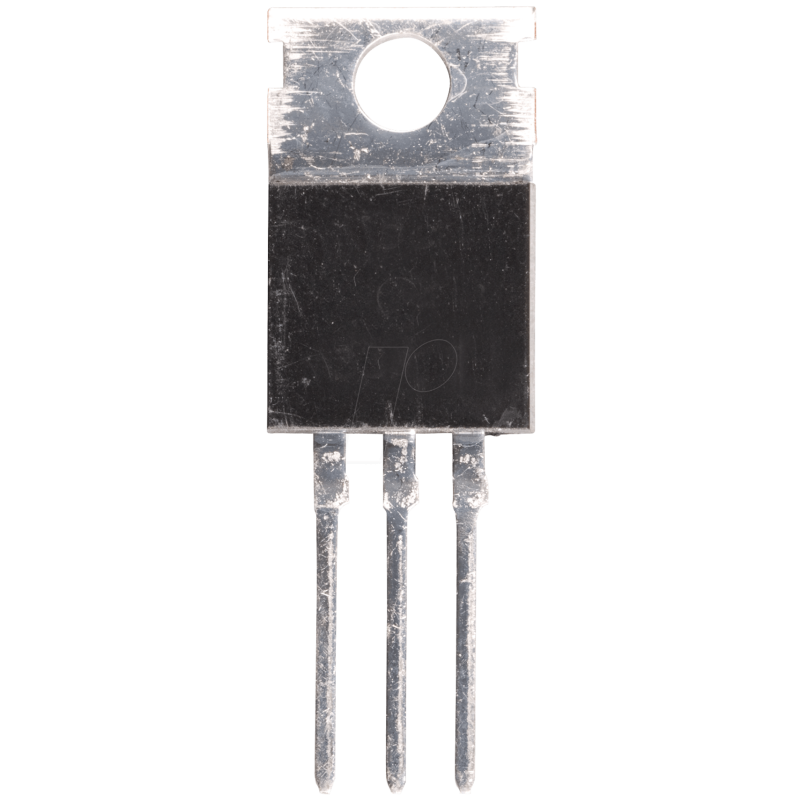

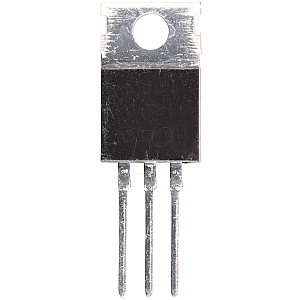

LDO-Festspannungsregler, 0 - 26 Vin, 9 V, 1 A, TO-220

LM2940x 1-A Low-Dropout-Regler

Beschreibungen:
Die positiven Spannungsregler LM2940-N und LM2940C sind in der Lage, einen Ausgangsstrom von 1 A mit einer Dropout-Spannung von typisch 0,5 V und maximal 1 V über den gesamten Temperaturbereich zu liefern. Darüber hinaus ist eine Ruhestrom-Reduzierungsschaltung enthalten, die den Massestrom reduziert, wenn die Differenz zwischen Eingangs- und Ausgangsspannung ca. 3 V überschreitet. Der Ruhestrom bei 1 A Ausgangsstrom und einer Eingangs-Ausgangs-Differenz von 5 V beträgt daher nur 30 mA. Höhere Ruheströme gibt es nur, wenn sich der Regler im Dropout-Modus befindet (VIN - VOUT = 3 V). Der LM2940-N und der LM2940C sowie die gesamte geregelte Schaltung sind auch für den Einsatz in Fahrzeugen konzipiert und gegen verkehrte Batterieaufstellung oder 2-Batterie-Sprünge geschützt. Bei Leitungstransienten, wie z.B. Lastsprüngen, bei denen die Eingangsspannung kurzzeitig die spezifizierte maximale Betriebsspannung überschreiten kann, schaltet sich der Regler automatisch ab, um sowohl die internen Schaltungen als auch die Last zu schützen. Der LM2940-N und der LM2940C können durch kurzzeitiges Spiegeln nicht beschädigt werden. Bekannte Reglerfunktionen wie Kurzschluss- und thermischer Überlastschutz sind ebenfalls vorhanden.

Merkmale:
- Eingangsspannungsbereich = 6 V bis 26 V
- Dropout-Spannung typischerweise 0,5 V bei IOUT = 1 A
- Ausgangsstrom von mehr als 1 A
- Ausgangsspannung wird vor der Montage getrimmt
- Verpolungsschutz der Batterie
- Interne Kurzschlussstrombegrenzung
- Spiegelbildlicher Einfügungsschutz
- P+ Produktverbesserung getestet
