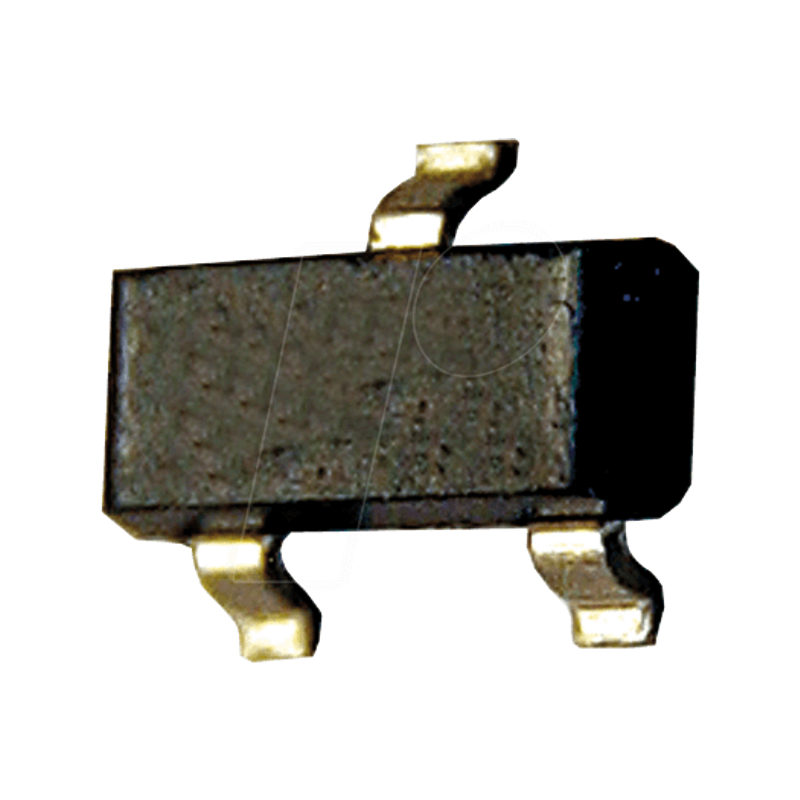

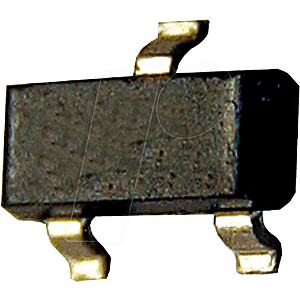

LDO-Festspannungsregler, 3,3 V, 250mA, SOT-23 3-Pin

Allgemeine Beschreibung

Der MCP1700 ist eine Familie von CMOS-Low-Dropout-(LDO)-Spannungsreglern, die bis zu 250 mA Strom liefern können und dabei nur 1,6 µA Ruhestrom verbrauchen (typisch). Der Eingangsbetriebsbereich ist von 2,3 V bis 6,0 V spezifiziert, wodurch er sich ideal für Anwendungen mit zwei und drei Primärzellen sowie für Anwendungen mit einer Einzelzelle mit Li-Ion-Stromversorgung eignet. Das MCP1700 kann 250 mA mit nur 178 mV Eingangs-/Ausgangsspannungsdifferenz (VOUT = 2,8V) liefern. Die Ausgangsspannungstoleranz des MCP1700 beträgt typischerweise ±0,4% bei +25°C und maximal ±3% über den Sperrschichtbetriebstemperaturbereich von -40°C bis +125°C. Die für den MCP1700 verfügbaren Ausgangsspannungen reichen von 1,2V bis 5,0V. Der LDO-Ausgang ist stabil, wenn nur 1 µF Ausgangskapazität verwendet wird. Als Ein- und Ausgang können Keramik-, Tantal- oder Aluminium-Elektrolytkondensatoren verwendet werden. Überstrombegrenzung und Übertemperaturabschaltung bieten eine robuste Lösung für jede Anwendung. Zu den Gehäuse-Optionen gehören der SOT-23, SOT-89 und TO-92.

Merkmale
- 1,6 µA Typischer Ruhestrom
- Eingangs-Betriebsspannungsbereich: 2,3V bis 6,0V
- Bereich der Ausgangsspannung: 1,2V bis 5,0V
- 250 mA Ausgangsstrom für Ausgangsspannungen = 2,5V
- 200 mA Ausgangsstrom für Ausgangsspannungen < 2,5V
- Niedrige Dropout-Spannung (LDO)
- 178 mV typisch bei 250 mA für VOUT = 2,8V
- 0,4% typische Toleranz der Ausgangsspannung
- Standard-Ausgangsspannungsoptionen: - 1,2V, 1,8V, 2,5V, 3,0V, 3,3V, 5,0V
- Stabil mit 1,0 µF Keramik Ausgangskondensator
- Kurzschluss-Schutz
- Schutz vor Übertemperatur

Anwendungen:
- Batteriebetriebene Geräte
- Batteriebetriebene Alarmschaltungen
- Rauchmelder
- CO2-Detektoren
- Pager und Mobiltelefone
- Intelligente Batteriepakete
- Referenz für niedrige Ruhestromspannung
- PDAs
- Digitale Kameras
- Mikrocontroller-Leistung
