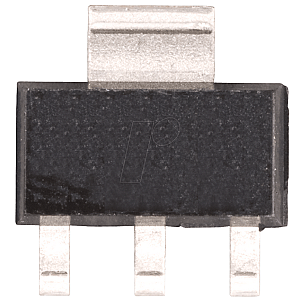

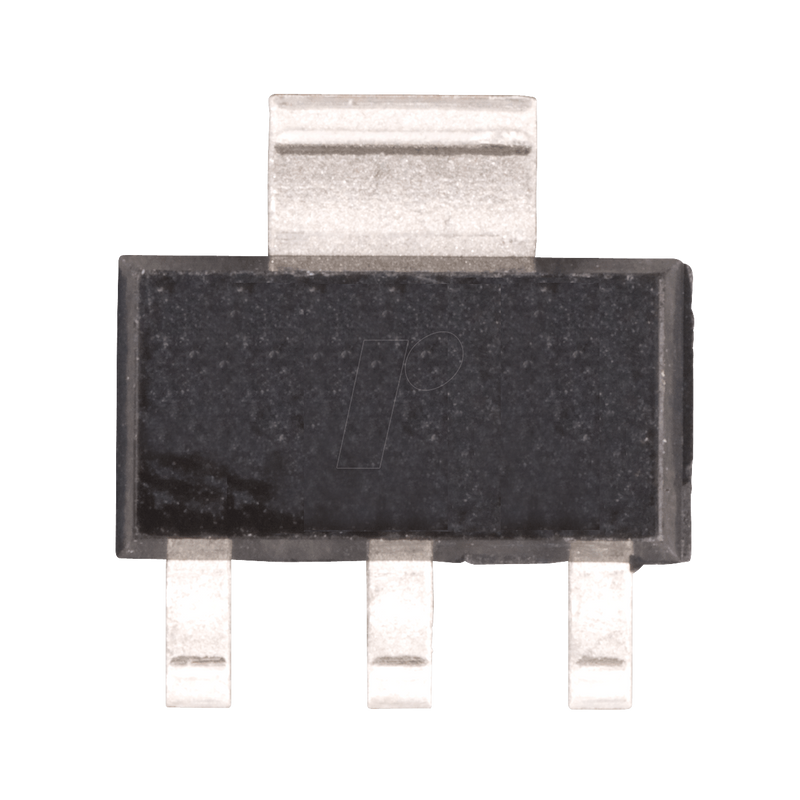

LDO-Festspannungsregler, 3,5 - 20 Vin, 5 V, 1 A, SOT-223-3

Bei der Serie NCP1117 handelt es sich um positive Spannungsregler mit niedrigem Dropout, die in der Lage sind, einen Ausgangsstrom von mehr als 1,0 A zu liefern mit einer maximalen Dropout-Spannung von 1,2 V bei 800 mA über
Temperatur. Diese Serie enthält neun feste Ausgangsspannungen von 1,5 V,
1,8 V, 1,9 V, 2,0 V, 2,5 V, 2,85 V, 3,3 V, 5,0 V und 12 V, die keine Mindestlastanforderung zur Aufrechterhaltung der Regulierung.

Ebenfalls enthalten ist eine einstellbare Ausgangsversion, die von 1,25 V bis 18,8 V mit zwei externen Widerständen. On-Chip-Trimming stellt die Referenz-/Ausgangsspannung mit einer Genauigkeit von ±1,0%. Interner Schutz Merkmale bestehen aus Ausgangsstrombegrenzung, sicherem Betriebsbereich
Kompensation und thermische Abschaltung.
Die Serie NCP1117 kann mit bis zu 20 V Eingangsspanung arbeiten.

Merkmale
