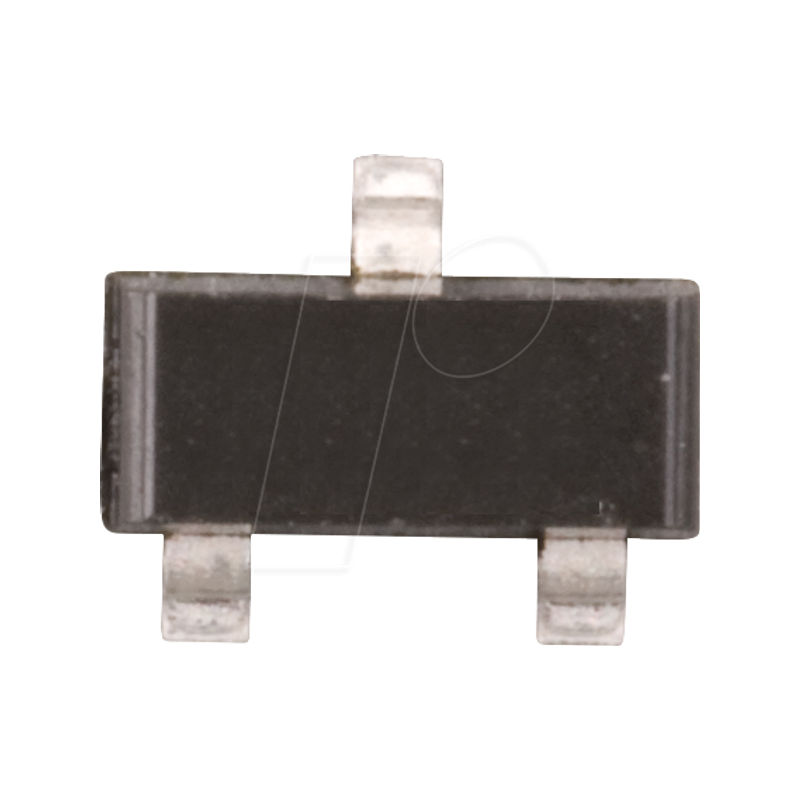

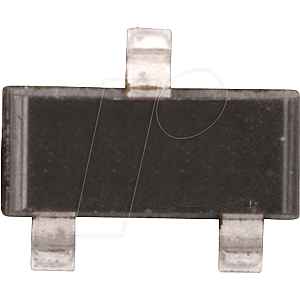

LDO-Regler, fest, 3 V, SOT-23-3

Niedriger Ruhestrom LDO
Der MCP1700 ist eine Familie von CMOS-LDO-Spannungsreglern (Low Dropout), die bis zu 250 mA Strom liefern können und nur 1,6 µA Ruhestrom (typisch) verbrauchen. Der Eingangsbereich ist von 2,3 V bis 6,0 V spezifiziert, was ihn zu einer idealen Wahl für batteriebetriebene Anwendungen mit zwei und drei Primärzellen sowie für Li-Ion-Anwendungen mit einer Zelle macht. Der MCP1700 ist in der Lage, 250 mA bei einer Eingangsspannungsdifferenz von nur 178 mV zu liefern (VOUT = 2,8V). Die Ausgangsspannungstoleranz des MCP1700 beträgt typischerweise ±0,4% bei +25°C und maximal ±3% über den Sperrschichttemperaturbereich von -40°C bis +125°C. Die für den MCP1700 verfügbaren Ausgangsspannungen reichen von 1,2V bis 5,0V. Der LDO-Ausgang ist bei Verwendung von nur 1 µF Ausgangskapazität stabil. Für Eingang und Ausgang können Keramik-, Tantal- oder Aluminium-Elektrolytkondensatoren verwendet werden. Überstrombegrenzung und Übertemperaturabschaltung bieten eine robuste Lösung für jede Anwendung. Zu den Gehäuseoptionen gehören SOT-23, SOT-89 und TO-92.

Eigenschaften
- 1,6 µA typischer Ruhestrom
- Eingangs-Betriebsspannungsbereich: 2,3V bis 6,0V
- Ausgangsspannungsbereich: 1,2V bis 5,0V
- 250 mA Ausgangsstrom für Ausgangsspannungen = 2,5V
- niedrige Dropout-Spannung (LDO)
- 178 mV typisch @ 250 mA für VOUT = 2,8V
- 0,4% typische Ausgangsspannungstoleranz
- Standard-Ausgangsspannung Optionen:
- 1,2V, 1,8V, 2,5V, 3,0V, 3,3V, 5,0V
- stabil mit 1,0 µF Keramik-Ausgangskondensator
- Kurzschlussschutz
- Übertemperaturschutz

Anwendungen
- Batteriegespeiste Geräte
- Batteriegespeiste Alarmschaltungen
- Rauchdetektoren
- CO2-Detektoren
- Pager und Mobiltelefone
- Intelligente Batteriepacks
- Spannungsreferenz mit niedrigem Ruhestrom
- PDAs
- Digitalkameras
- Mikrocontroller-Stromversorgung

Weiterführende Informationen
- AN765, "Verwendung von Microchip's Micropower LDOs", DS00765, Microchip Technology Inc., 2002
- AN766, "Pin-kompatible CMOS-Upgrades für bipolare LDOs", DS00766, Microchip Technology Inc. 2002
- AN792, "Eine Methode zur Bestimmung der Leistung ein SOT23 in einer Anwendung ableiten kann", DS00792, Microchip Technology Inc. 2001
