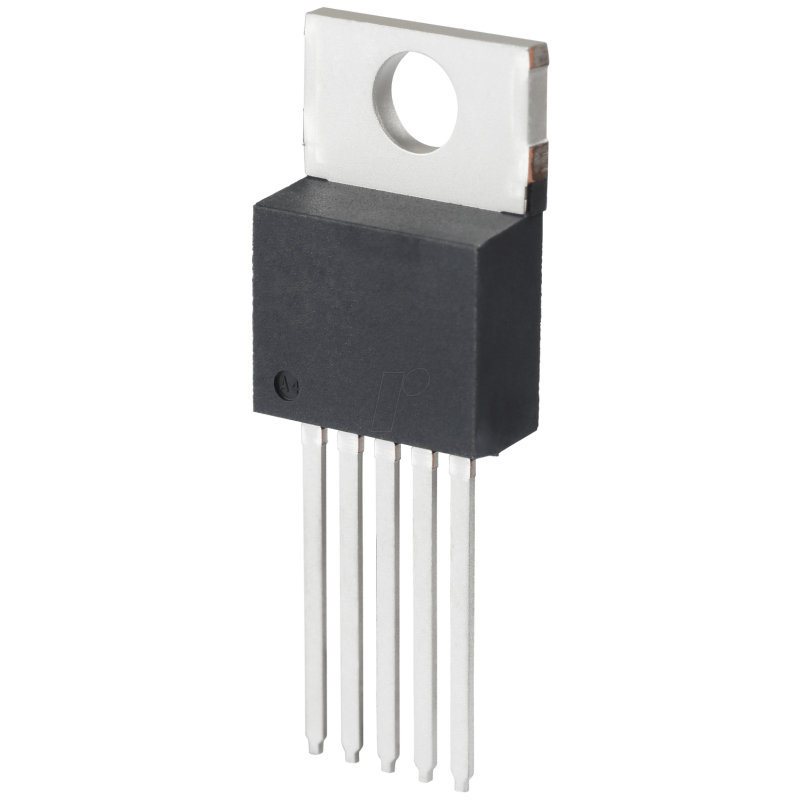

LDO regulator, Uin 2.6..6.0V, Uout 0.8V, TO-220-5

Der MCP1825/MCP1825S ist ein 500 mA Low Dropout (LDO) Linearregler, der hohe Ströme und niedrige Ausgangsspannungen liefert.
Der MCP1825 ist in einer festen oder einstellbarer Ausgangsspannung, mit einem Ausgangsspannungsbereich von 0,8 V bis 5,0 V verfügbar. Die Ausgangsstromfähigkeit von 500 mA, kombiniert mit der niedrigen Ausgangsspannung machen den MCP1825 zu einer guten Wahl für neue LDO-Anwendungen mit Ausgangsspannungen unter 1,8 V, die hohe Strom Anforderungen haben. Der MCP1825S ist eine 3-Pin-Festspannungsversion. Der MCP1825/MCP1825S ist durch die Verwendung von Keramik-Ausgangskondensatoren stabil.
Ausgangskondensatoren, die von Natur aus ein geringeres Ausgangsrauschen bieten und die Größe und Kosten der der gesamten Reglerlösung. Zur Stabilisierung des LDO wird nur 1 µF Ausgangskapazität benötigt um den LDO zu stabilisieren.

Wesentliche Merkmale
- 500 mA Ausgangsstromkapazität
- Eingangs-Betriebsspannungsbereich: 2,1 V bis 6,0 V
- Einstellbarer Ausgangsspannungsbereich: 0,8 V bis 5,0 V
(nur MCP1825)
- Standardmäßige feste Ausgangsspannungen:
0,8V, 1,2V, 1,8V, 2,5V, 3,0V, 3,3V, 5,0V
- Niedrige Dropout-Spannung: 210 mV typisch bei 500 mA
- Typische Ausgangsspannungstoleranz: 0.5%
- Stabil mit 1,0 µF keramischem Ausgangskondensator
- Schnelle Reaktion auf Lasttransienten
- Niedriger Versorgungsstrom: 120 µA (typisch)
