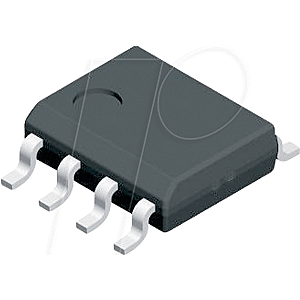

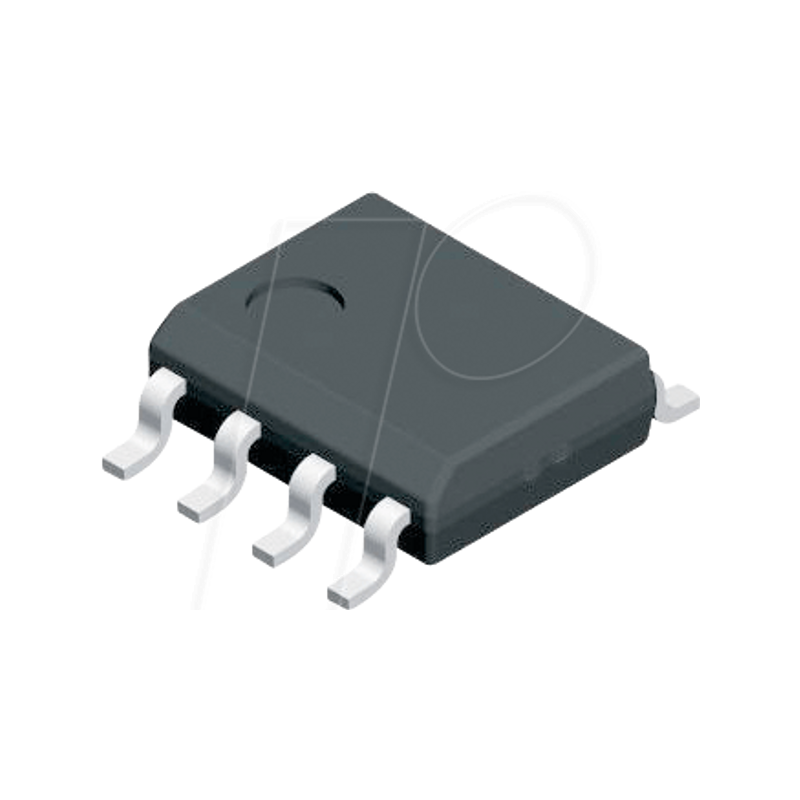

LDO, Uout 5V, Uin 2,3..30V, 0,1A, SO-8

Die LP2950 und LP2951 sind Mikropower-Spannungsregler mit sehr niedriger Dropout-Spannung (typisch 40mV bei leichter Last und 380mV bei 100mA) und sehr niedrigem Ruhestrom (typisch 75µA). Der Ruhestrom des LP2950/LP2951 erhöht sich nur geringfügig bei Dropout, was die Lebensdauer der Batterie verlängert. Diese und andere Eigenschaften machen die LP2950 und LP2951 ideal für den Einsatz in batteriebetriebenen Systemen.

Der LP2950 ist in einem 3-Pin-TO-92-Gehäuse erhältlich und ist pin-kompatibel mit den älteren 5V-Reglern. Zusätzliche Systemfunktionen, wie programmierbare Ausgangsspannung und logikgesteuerte Abschaltung, sind in den 8-Pin-DIP- und 8-Pin-SOIC-Versionen des LP2951 verfügbar.

Zu den zusätzlichen Funktionen des LP2951 gehört auch ein Fehlerflag-Ausgang, der vor einer niedrigen Ausgangsspannung warnt, die häufig auf versagende Batterien am Eingang zurückzuführen ist. Dieser kann auch als Power-On-Reset verwendet werden. Außerdem ist ein logikkompatibler Shutdown-Eingang vorhanden, mit dem der Regler ein- und ausgeschaltet werden kann. Dieser Baustein kann auch für einen 5V-Ausgang gepinnt oder mit Hilfe von zwei externen Widerständen von 1,24V auf 29V programmiert werden.
