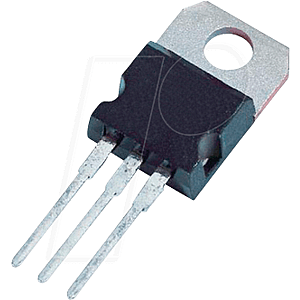

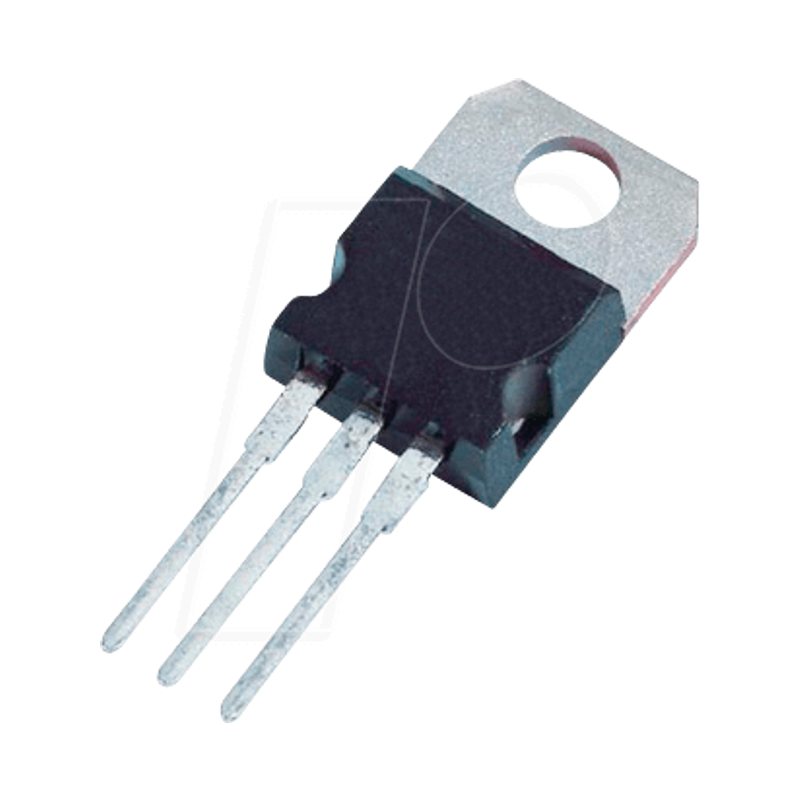

LDO-Spannungsregler, 15 Vin, 5,0 Vout, 950 mA, TO-220

Einstellbarer und fester positiver Spannungsregler mit niedrigem Low Drop

Beschreibung
Der LD1117 ist ein Low-Drop-Spannungsregler, der bis zu 800 mA Ausgangsstrom liefern kann und sogar in einer einstellbaren Version (VREF = 1,25 V) erhältlich ist. Für feste Versionen werden die folgenden Ausgangsspannungen angeboten: 1,2 V, 1,8 V, 2,5 V, 2,85 V, 3,3 V und 5,0 V. Das Gerät wird in : SOT-223, DPAK, SO-8 und TO-220 geliefert. Die oberflächenmontierbaren Gehäuse SOT-223 und DPAK optimieren die thermischen Eigenschaften und bieten sogar einen relevanten Platzeinspareffekt. Ein hoher Wirkungsgrad wird durch einen NPN-Passtransistor gewährleistet. Tatsächlich fließt in diesem Fall, anders als bei PNP, der Ruhestrom größtenteils in die Last. Für die Stabilität ist nur ein sehr gebräuchlicher Mindestkondensator von 10 µF erforderlich. Durch On-Chip-Trimming kann der Regler eine sehr enge Toleranz der Ausgangsspannung erreichen, die bei 25 °C innerhalb von ± 1 % liegt. Der einstellbare LD1117 ist Pin-zu-Pin-kompatibel mit dem anderen Standard.Einstellbare Spannungsregler, die die besseren Leistungen in Bezug auf Abfall und Toleranz beibehalten.

Merkmale
- Niedrige Dropout-Spannung (1 V typ.)
- 2,85 V Geräteleistungen sind für aktive SCSI-2-Terminierung geeignet
- Ausgangsstrom bis zu 800 mA
- Feste Ausgangsspannung von: 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V
- Einstellbare Versionsverfügbarkeit (VREF = 1,25 V)
- Interne Strom- und Wärmegrenze
- Verfügbar in ± 1 % (bei 25 °C) und 2 % im gesamten Temperaturbereich
- Unterdrückung der Versorgungsspannung: 75 dB (typ.)
- Betriebstemperaturbereich:
- Standard: 0 bis +125°C
- C Ausführung : -40 bis +125°C
