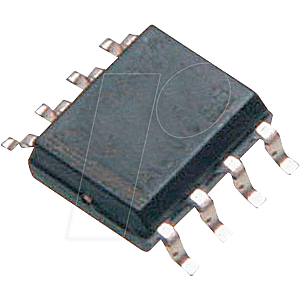

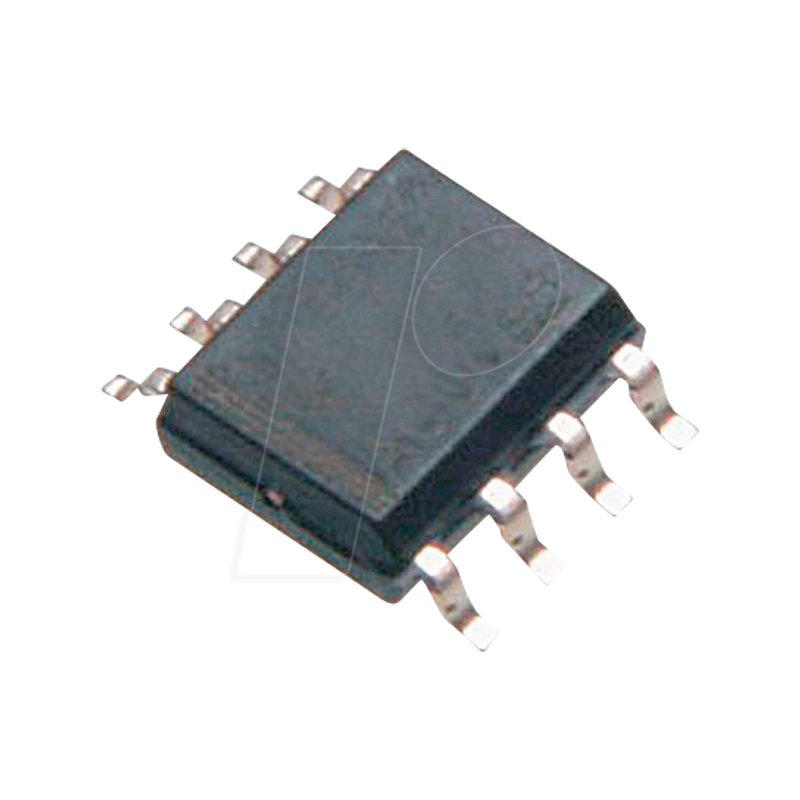

LDO-Festspannungsregler, 5 V, 50 mA, SO-8

50-mA, Low-IQ, Low-Dropout-Spannungsregler mit Verpolungsschutz

Beschreibung:
Der ultra-niedrige Ruhestromregler LM2936 zeichnet sich durch eine niedrige Dropout-Spannung und einen niedrigen Strom im Standby-Modus aus. Mit einem Ruhestrom von weniger als 15-µA bei einer Last von 100-µA ist der LM2936 ideal für automotive und andere batteriebetriebene Systeme geeignet. Der LM2936 behält alle Eigenschaften bei, die Low-Dropout-Regler gemeinsam haben, einschließlich eines PNP-Pass-Bausteins mit niedrigem Dropout, Kurzschlussschutz, Verpolungsschutz der Batterie und thermische Abschaltung. Der LM2936 hat eine maximale Betriebsspannungsgrenze von 40 V, einen Betriebstemperaturbereich von -40°C bis 125°C und eine Ausgangsspannungstoleranz von ±3% über den gesamten Ausgangsstrom-, Eingangsspannungs- und Temperaturbereich. Der LM2936 ist in einem TO-92-Durchsteckgehäuse sowie in oberflächenmontierbaren SOIC-8-, VSSOP-, SOT-223- und TO-252-Gehäusen erhältlich.

Merkmale:
- LM2936 Betriebs-VIN-Bereich von 5,5 V bis 40 V
- LM2936HV Betriebs-VIN-Bereich von 5,5 V bis 60 V
- Ultra-niedriger Ruhestrom (IQ = 15 µA für Iout = 100 µA)
- Feste 3-V, 3,3-V oder 5-V mit 50-mA-Ausgang
- ±2% anfängliche Ausgangstoleranz
- ±3% Ausgangstoleranz über Linie, Last und Temperatur
- Dropout-Spannung Typisch 200 mV bei IOUT = 50 mA
- -24-V-Eingangsspannungsschutz
- -50-V-Eingangstransientenschutz
- Interne Kurzschlussstromgrenze
- Interner thermischer Abschaltschutz
