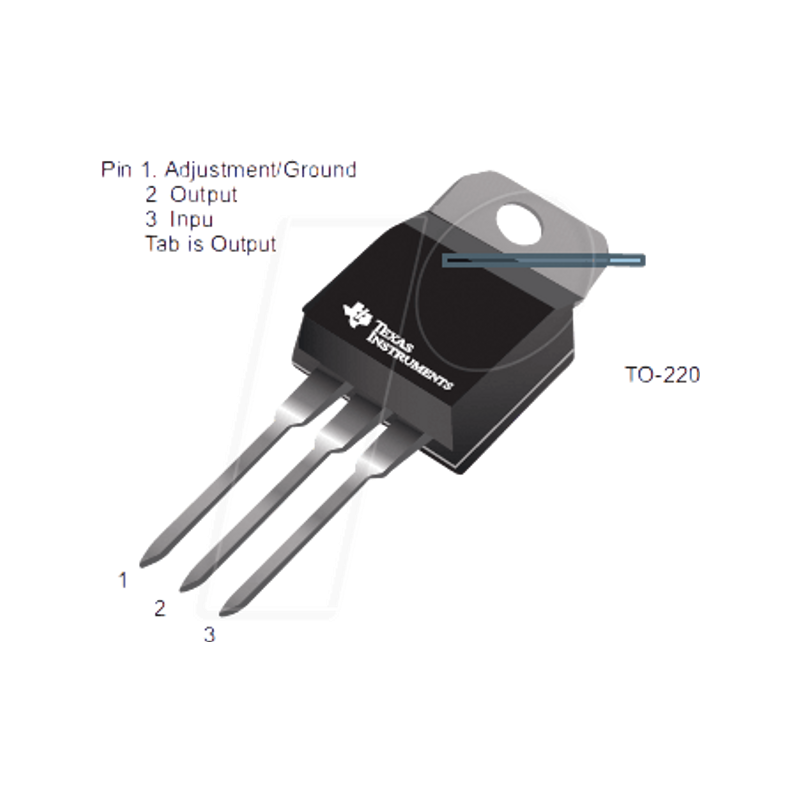

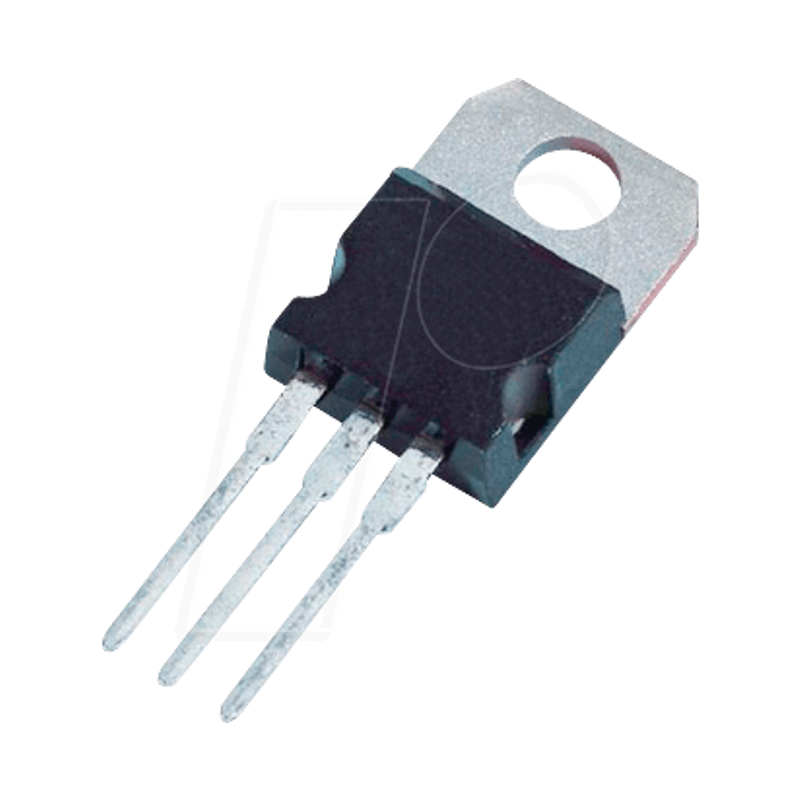

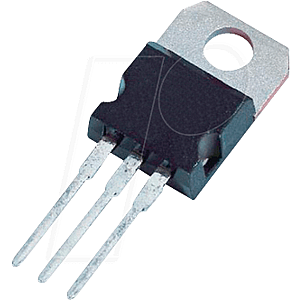

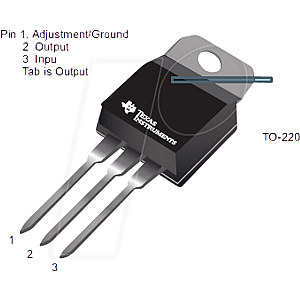

LDO-Spannungsregler, einstellbar, 1,25 ... 27,5 V, 1,5 A, TO-220

LM1086 1,5-A-Regler mit niedrigem positiven Spannungsabfall

Beschreibung:
Der LM1086 ist ein Regler mit einem maximalen Dropout von 1,5 V bei 1,5 A Laststrom. Der Baustein hat die gleiche Anschlussbelegung wie der Industriestandard LM317 von TI. Zur Einstellung der Ausgangsspannung der Version mit einstellbarer Ausgangsspannung des LM1086 sind zwei Widerstände erforderlich. Bei Versionen mit fester Ausgangsspannung sind die Einstellwiderstände integriert. Normalerweise wird kein Eingangskondensator benötigt, es sei denn, der Baustein befindet sich mehr als 6 Zoll von den Eingangsfilterkondensatoren entfernt. Der Ausgangskondensator kann durch Keramik und einen geeigneten ESR ersetzt werden. Der LM1086-Schaltkreis enthält eine zenergetrimmte Bandgap-Referenz, eine Strombegrenzung und eine thermische Abschaltung. Da der LM1086-Regler erdfrei ist und nur die Eingangs-/Ausgangs-Differenzspannung erfasst, können Versorgungen von mehreren hundert Volt geregelt werden, solange die maximale Eingangs-/Ausgangs-Differenz nicht überschritten wird. Das Überschreiten des maximalen Eingangs-Ausgangs-Differentials führt zu einem Kurzschluss am Ausgang. Durch den Anschluss eines Festwiderstands zwischen Einstellpin und Ausgang kann der LM1086 auch als Präzisionsstromregler verwendet werden. Für Anwendungen, die einen höheren Ausgangsstrom erfordern, siehe LM1084 (klickbarer Link) für die 5-A-Version und LM1085 (klickbarer Link) für die 3-A-Version.

Merkmale:
- Verfügbar in 3.3-V, 5.0-V, 12-V und anpassbaren Versionen
- Strombegrenzung und Wärmeschutz
- 2% Ausgabe-Genauigkeit
- Ausgangsstrom 1,5 A
- Linienregelung 0,015% (typisch)
- Lastregelung 0,1% (typisch)
- Maximale Eingangsspannung bis zu 29V
- Minimale einstellbare Ausgangsspannung bis hinunter zu 1,25V
- Stabil mit Keramik-Ausgangskondensator mit ESR
- Temperaturbereich: -40°C bis 125°C

Applikationen:
- Lineare Regler mit hohem Wirkungsgrad
- Batterieladegerät
- Post-Regulierung für die Umschaltung von Versorgungen
- Konstantstrom-Regler
- Versorgung des Mikroprozessors
- Lieferungen für Audioverstärker
- Feueralarm-Steuerung
