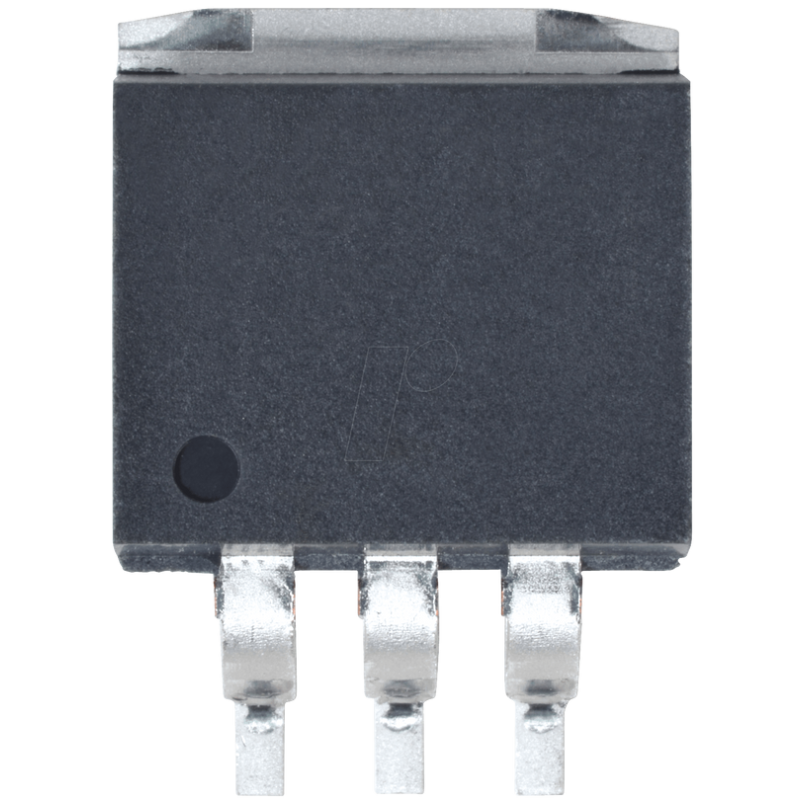

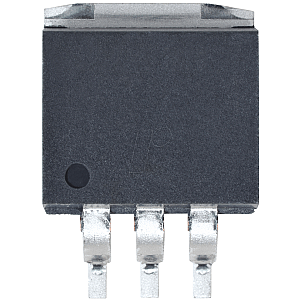

LDO Spannungsregler, einstellbar, 1,25 ... 27,5 V, 5 A, TO-263

LM1084 5-A Positive Regler mit niedrigem Dropout

Beschreibung:
Der LM1084IS-ADJ/NOPB ist ein 5A Low-Dropout-Positiv-Regler mit einem maximalen Dropout von 1,5V bei 5A Laststrom. Der Baustein hat die gleiche Pinbelegung wie der Industriestandard LM317 von TI. Zur Einstellung der Ausgangsspannung der Version mit einstellbarer Ausgangsspannung des LM1084 sind zwei Widerstände erforderlich. Bei den Versionen mit fester Ausgangsspannung sind die Einstellwiderstände integriert. Der LM1084-Schaltkreis enthält eine Zener-getrimmte Bandgap-Referenz, Strombegrenzung und thermische Abschaltung.

Merkmale:
- Verfügbar in 3,3-V-, 5,0-V- und einstellbaren Versionen
- Strombegrenzung und Wärmeschutz
- Ausgangsstrom 5 A
- Industrieller Temperaturbereich -40°C bis 125°C
- Linienregelung 0,015% (typisch)
- Lastregelung 0,1% (typisch)

Applikationen:
- Post-Regler für schaltende DC/DC-Wandler
- Lineare Regler mit hohem Wirkungsgrad
- Batterie-Ladegeräte
