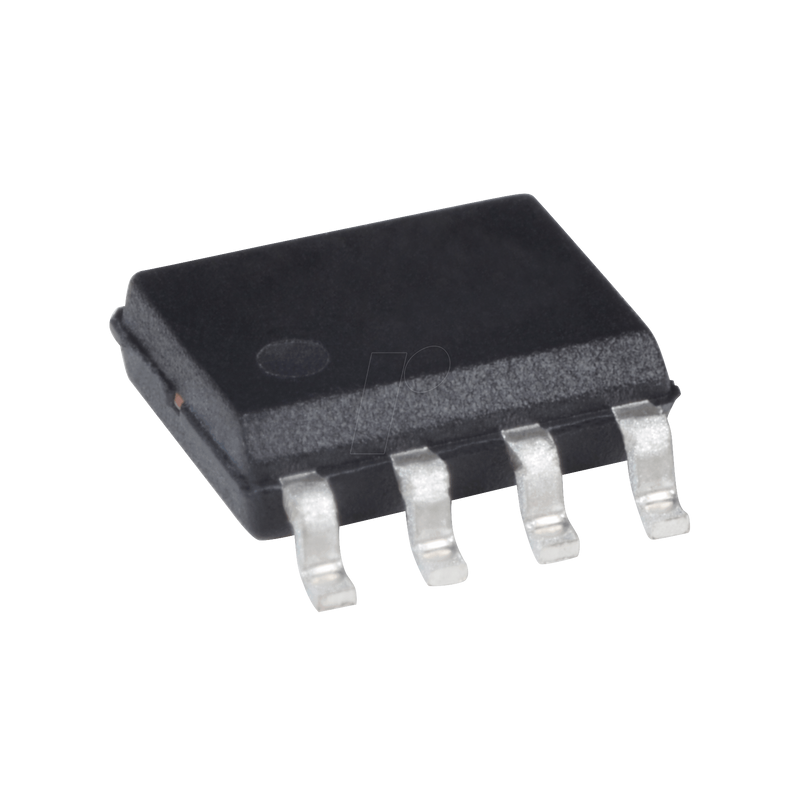

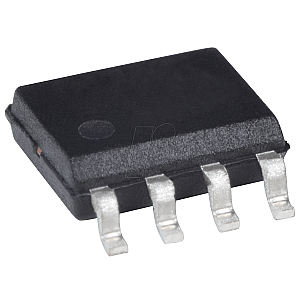

LDO-Spannungsregler, einstellbar, 1,25 ... 29 V, SO-8

100-mA, 30-V, Low-Dropout-Spannungsregler mit Power Good & Enable

Beschreibung:
Die LP2950-N und LP2951-N sind Mikroleistungs-Spannungsregler mit sehr niedrigem Ruhestrom (typisch 75 µA) und sehr niedriger Dropout-Spannung (typisch 40 mV bei leichten Lasten und 380 mV bei 100 mA). Sie eignen sich ideal für den Einsatz in batteriebetriebenen Systemen. Darüber hinaus erhöht sich der Ruhestrom des Bausteins beim Dropout nur geringfügig, wodurch die Lebensdauer der Batterie verlängert wird. Durch das sorgfältige Design des LP2950-N/LP2951-N konnten alle Beiträge zum Fehlerbudget minimiert werden. Dazu gehören eine enge Anfangstoleranz (0,5 % typisch), eine extrem gute Last- und Lineregulierung (0,05 % typisch) und ein sehr niedriger Temperaturkoeffizient der Ausgangsspannung, wodurch der Baustein als Low-Power-Spannungsreferenz einsetzbar ist. Ein solches Merkmal ist ein Error-Flag-Ausgang, der vor einer niedrigen Ausgangsspannung warnt, die häufig auf fallende Batterien am Eingang zurückzuführen ist. Er kann für einen Power-On-Reset verwendet werden. Ein zweites Merkmal ist der logikkompatible Abschalteingang, über den der Regler ein- und ausgeschaltet werden kann. Außerdem kann das Bauteil für einen 5-V-, 3-V- oder 3,3-V-Ausgang (je nach Version) gesteckt werden oder mit einem externen Widerstandspaar von 1,24 V bis 29 V programmiert werden. Der LP2950-N ist im oberflächenmontierbaren TO-252-Gehäuse und im beliebten 3-PinTO-92-Gehäuse für Pin-Kompatibilität mit älteren 5-V-Reglern erhältlich. Der 8-Pin LP2951-N ist in Kunststoff-, Keramik-Dual-in-Line-, WSON- oder Metallgehäusen erhältlich und bietet zusätzliche Systemfunktionen.

Merkmale
- Eingangsspannungsbereich: 2,3 V bis 30 V
- Versionen mit 5-V-, 3-V- und 3,3-V-Ausgangsspannung verfügbar
- Hochpräzise Ausgangsspannung
- Garantierter 100-mA Ausgangsstrom
- Extrem niedriger Ruhestrom
- Niedrige Dropout-Spannung
- Extrem straffe Last- und Leinenregelung
- Koeffizient für sehr niedrige Temperaturen
- Verwendung als Regulator oder Referenz
- Braucht Mindestkapazität für Stabilität
- Strom- und Temperaturbegrenzung
- Stabil mit Ausgangskondensatoren mit niedrigem ESR-Wert (10 mO bis 6 O)
- Nur LP2951-N Versionen:
- Fehlerkennzeichen warnt vor OutputDropout
- Logikgesteuerte elektronische Abschaltung
- AusgangProgrammierbar von 1,24 V bis 29 V

Applikationen
- Hocheffizienter linearer Regler
- Regler mit Unterspannungsabschaltung
- Batteriebetriebener Low-Dropout-Regler
- Snap-ON/Snap-OFF-Regler
