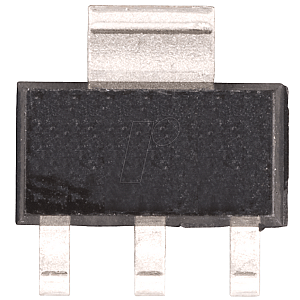

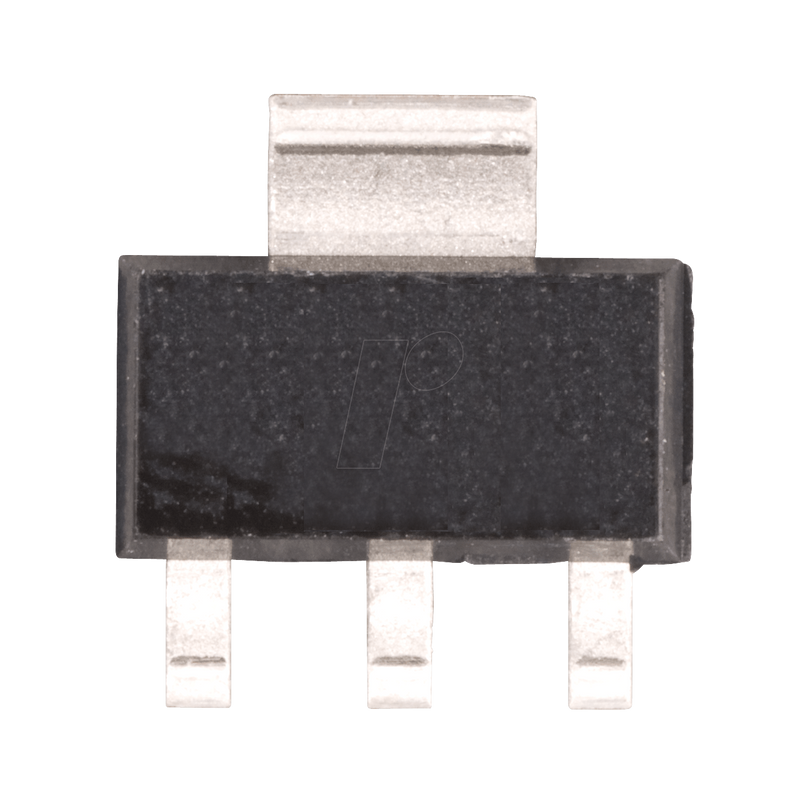

LDO-Spannungsregler, fix, 1,5 V, 1,5 A, SOT-223

1,5A, rauscharme LDO-Regler mit schnellem Einschwingverhalten

Beschreibung:
Bei der Serie LT®1963 handelt es sich um Low-Dropout-Regler, die für schnelles Einschwingverhalten optimiert sind. Die Bausteine sind in der Lage, einen Ausgangsstrom von 1,5A bei einer Dropout-Spannung von 340mV zu liefern. Der Betriebsruhestrom beträgt 1mA und fällt beim Abschalten auf <1µA ab. Der Ruhestrom wird gut kontrolliert; er steigt nicht, wie bei vielen anderen Reglern, beim Abschalten an. Zusätzlich zum schnellen Einschwingverhalten haben die LT1963-Regler ein sehr niedriges Ausgangsrauschen, was sie ideal für empfindliche HF-Versorgungsanwendungen macht. Der Ausgangsspannungsbereich reicht von 1,21V bis 20V. Die LT1963-Regler sind mit Ausgangskondensatoren bis hinunter zu 10µF stabil. Die interne Schutzschaltung umfasst einen Verpolungsschutz, eine Strombegrenzung, eine thermische Begrenzung und einen Verpolungsstromschutz. Die Bauelemente sind in festen Ausgangsspannungen von 1,5V, 1,8V, 2,5V, 3,3V und als einstellbares Bauelement mit einer Referenzspannung von 1,21V erhältlich. Die LT1963-Regler sind in 5-poligen TO-220-, DD-, 3-poligen SOT-223-, 8-poligen SO- und Exposed Pad 16-poligen TSSOP-Gehäusen erhältlich.

Merkmale:
- Optimiert für schnelles Einschwingverhalten
- Ausgangsstrom: 1,5A
- Dropout-Spannung: 340mV
- Niedriges Rauschen: 40µVRMS (10Hz bis 100kHz)
- 1mA Ruhestrom
- Keine Schutzdioden erforderlich
- Kontrollierter Ruhestrom im Abbruch
- Feste Ausgangsspannungen: 1,5V, 1,8V, 2,5V, 3,3V
- Einstellbarer Ausgang von 1,21V bis 20V
- <1µA Ruhestrom beim Abschalten
- Stabil mit 10µF Ausgangskondensator
- Verpolungsschutz der Batterie
- Kein Umkehrstrom
- Thermische Begrenzung
- 5-polige TO-220-, DD-, 3-polige SOT-223-, 8-polige SO- und 16-polige TSSOP-Pakete

Mechanische Daten
- 3,3V bis 2,5V Logik-Stromversorgungen
- Post-Regler für Schaltversorgungen
