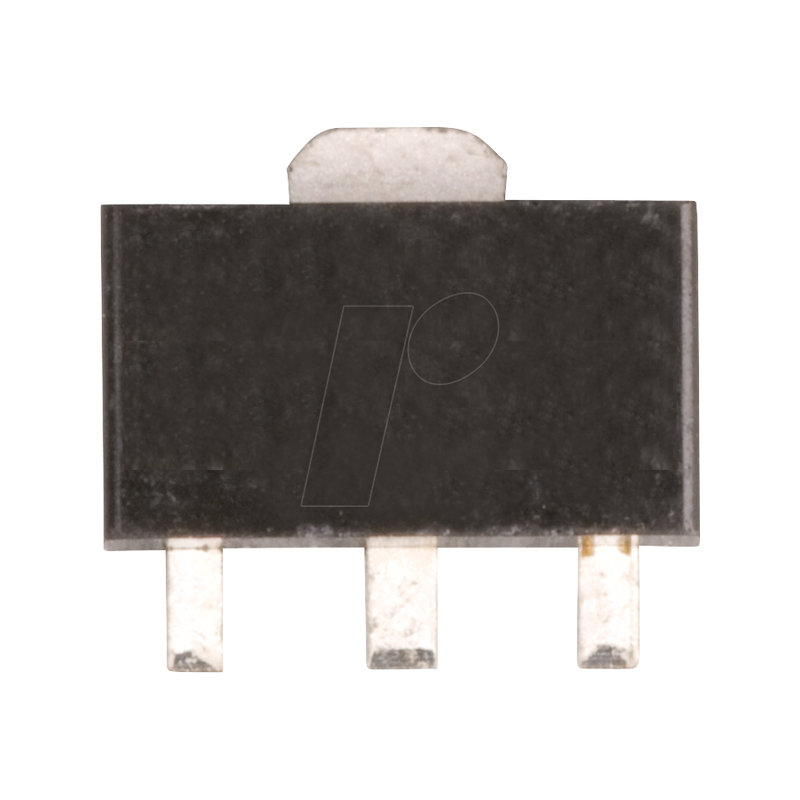

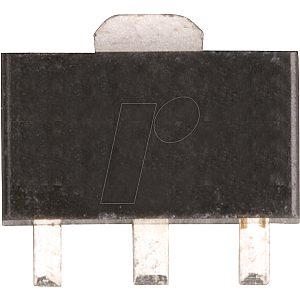

LDO-Spannungsregler, fest, 150mA, 5 V, SOT-89-3

150 mA, 16V, Hochleistungs-LDO

Beschreibung:
Der MCP1754/MCP1754S ist eine Familie von CMOS-Spannungsreglern mit niedrigem Dropout (LDO), die bis zu 150 mA Strom liefern können und dabei nur 56,0 µA Ruhestrom (typisch) verbrauchen. Der Eingangsbetriebsbereich ist von 3,6V bis 16,0V spezifiziert, was ihn zur idealen Wahl für batteriebetriebene Anwendungen mit vier bis sechs Primärzellen, mobile Anwendungen mit 12V und ein- bis dreizellige Li-Ionen-betriebene Anwendungen macht. Der MCP1754/MCP1754S ist in der Lage, 150 mA mit nur 300 mV (typisch) Eingangs-/Ausgangsspannungsdifferenz zu liefern. Die Ausgangsspannungstoleranz des MCP1754/MCP1754S beträgt typischerweise ±0,2% bei +25°C und maximal ±2,0% über den Sperrschichtbetriebstemperaturbereich von -40°C bis +125°C. Die Netzregelung beträgt ±0,01% typisch bei +25°C. Die für den MCP1754/MCP1754S verfügbaren Ausgangsspannungen reichen von 1,8V bis 5,5V. Der LDO-Ausgang ist stabil, wenn nur 1 µF der Ausgangskapazität verwendet wird. Als Ein- und Ausgang können Keramik-, Tantal- oder Aluminium-Elektrolytkondensatoren verwendet werden. Überstrombegrenzung und Übertemperaturabschaltung bieten eine robuste Lösung für jede Anwendung. Die MCP1754/MCP1754S-Familie führt eine echte Strom-Foldback-Funktion ein. Wenn die Lastimpedanz über den Lastnennwert des MCP1754/MCP1754S hinaus absinkt, faltet sich der Ausgangsstrom und die Ausgangsspannung bei etwa 0V Ausgangsspannung sanft in Richtung 30 mA zurück. Wenn die Lastimpedanz abnimmt und wieder auf die Nennlast zurückgeht, folgt der MCP1754/MCP1754S der gleichen Foldback-Kurve, wie der Baustein aus der Strom-Foldback-Funktion herauskommt. Zu den Gehäuseoptionen für den MCP1754S gehören SOT-23A, SOT-89-3, SOT-223-3 und 2x3 DFN-8. Zu den Gehäuse-Optionen für den MCP1754 gehören SOT-23-5, SOT-223-5 und 2x3 DFN-8.

Merkmale:
- Hohes PSRR: >70 dB bei 1 kHz, Typisch
- 56,0 µA Typischer Ruhestrom
- Eingangs-Betriebsspannungsbereich: 3,6V bis 16,0V
- 150 mA Ausgangsstrom für alle Ausgangsspannungen
- Low-Dropout-Spannung, 300 mV Typisch bei 150 mA
- 0,4% Typische Ausgangsspannungstoleranz
- Standard-Ausgangsspannungsoptionen (1,8V, 2,5V, 2,8V, 3,0V, 3,3V, 4,0V, 5,0V)
- Ausgangsspannungsbereich 1,8V bis 5,5V in 0,1V-Schritten (auch engere Schritte pro Design möglich)
- Ausgangsspannungstoleranzen von ±2,0 % über den gesamten Temperaturbereich
- Stabil mit mindestens 1,0 µF Ausgangskapazität
- Leistung Gute Leistung
- Abschalten Eingang
- Echter Strom-Foldback-Schutz
- Kurzschluss-Schutz
- Schutz vor Übertemperatur

Anwendungen:
- Batteriebetriebene Geräte
- Batteriebetriebene Alarmschaltungen
- Rauchmelder
- CO2-Detektoren
- Pager und Mobiltelefone
- Intelligente Akku-Packs
- PDAs
- Digital-Kameras
- Mikrocontroller-Leistung
- Konsumgüter
- Batteriebetriebene Datenlogger
