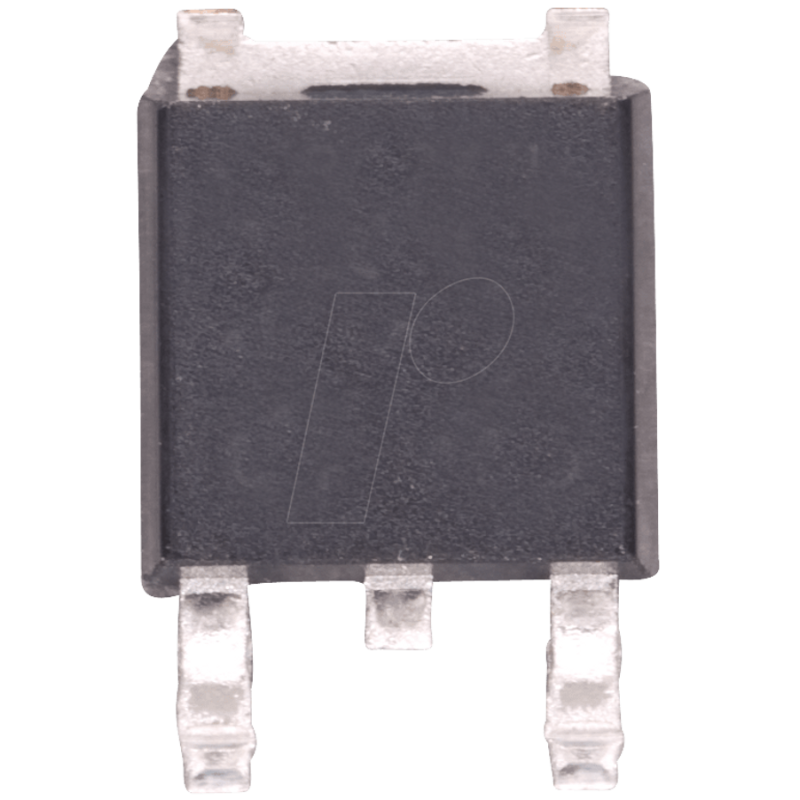

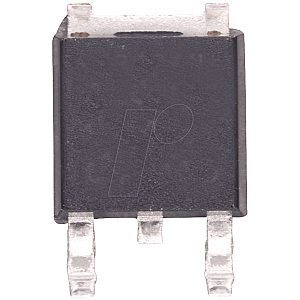

LDO-Spannungsregler, fest, 3,3 V, 2 %, 0,5 A, DPAK

Spannungsregler mit sehr niedrigem Spannungsabfall und Inhibit

Beschreibung:
Die LFxxAB/LFxxC sind Regler mit sehr niedrigem Abfall, die im PENTAWATT-, TO-220-, TO-220FP-, DPAK- und PPAK-Gehäuse und in einem breiten Bereich von Ausgangsspannungen erhältlich sind. Die sehr niedrige Abfallspannung (0,45 V) und der sehr niedrige Ruhestrom machen sie besonders geeignet für Anwendungen mit geringem Rauschen und geringer Leistung und speziell in batteriebetriebenen Systemen. In der 5-Pin-Konfiguration (PENTAWATT und PPAK) ist eine Abschaltlogik-Steuerfunktion verfügbar (Pin 2, TTL-kompatibel). Dies bedeutet, dass es bei Verwendung des Bausteins als lokaler Regler möglich ist, einen Teil der Platine in den Standby-Modus zu versetzen, wodurch die Gesamtleistungsaufnahme verringert wird. In der Konfiguration mit drei Anschlüssen hat der Baustein die gleiche elektrische Leistung, ist aber im EIN-Zustand fixiert. Es benötigt nur einen 2,2 µF Kondensator für die Stabilität, wodurch Platz und Kosten gespart werden können. Der LFxx ist als Automotive Grade in DPAK- und PPAK-Gehäusen erhältlich, für die Optionen der Ausgangsspannungen, deren kommerzielle Artikelnummern in den Bestellcodes angegeben sind. Diese Bauelemente sind gemäß der Spezifikation AEC-Q100 des Automobilmarktes im Temperaturbereich von - 40 °C bis 125 °C qualifiziert, und es werden die statistischen Tests PAT, SYL, SBL durchgeführt.

Merkmale:
- Sehr niedrige Dropout-Spannung (0,45 V)
- Sehr niedriger Ruhestrom (typ. 50 µA im OFF-Modus, 500 µA im ON-Modus)
- Ausgangsstrom bis zu 500 mA
- Logisch gesteuerte elektronische Abschaltung
- Ausgangsspannungen von 1,5; 1,8; 2,5; 3,3; 4,7; 5; 6; 8; 8,5; 9; 12 V
- Interne Strom- und Wärmegrenze
- Nur 2,2 µF für Stabilität
- Erhältlich in einer Auswahl von ± 1 % (AB) oder ± 2 % (C) bei 25 °C
- Unterdrückung der Versorgungsspannung: 80 db (typ.)
- Temperaturbereich: -40 bis 125 °C
