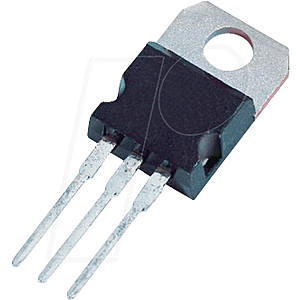

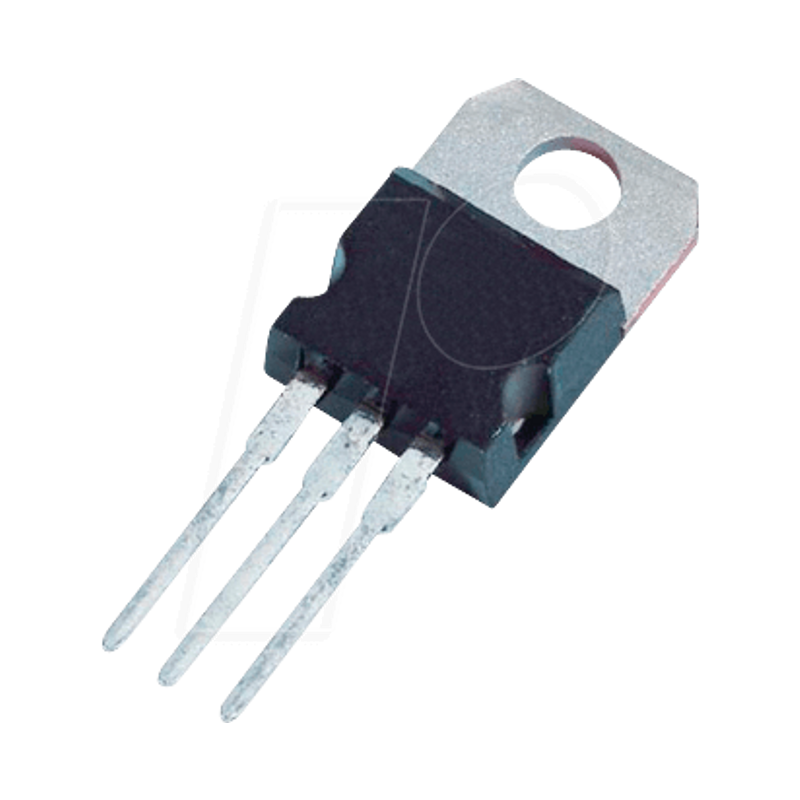

LDO-Spannungsregler, fest, 3,3 V, 3 A, TO-220-3

LM1085 3-A Positive Regler mit niedrigem Dropout

Beschreibung:
Der LM1085 ist ein Regler mit einem maximalen Dropout von 1,5 V bei 3 A Laststrom. Er hat die gleiche Anschlussbelegung wie der Industriestandard LM317 von TI. Zur Einstellung der Ausgangsspannung der Version mit einstellbarer Ausgangsspannung des LM1085 sind zwei Widerstände erforderlich. Bei den Versionen mit fester Ausgangsspannung sind die Einstellwiderstände integriert. Die LM1085-Schaltung enthält eine zenergetrimmte Bandgap-Referenz, Strombegrenzung und thermische Abschaltung. Siehe LM1084 für die 5A-Version und LM1086 für die 1,5A-Version.

Merkmale:
- Verfügbar in 3.3-V, 5.0-V, 12-V und anpassbaren Versionen
- Strombegrenzung und Wärmeschutz
- Ausgangsstrom 3 A
- Linienregelung 0,015% (typisch)
- Lastregelung 0,1% (typisch)

Anwendungen:
- Lineare Regler mit hohem Wirkungsgrad
- Batterieladegerät
- Post-Regulierung für die Umschaltung von Versorgungen
- Konstantstrom-Regler
- Versorgung des Mikroprozessors
