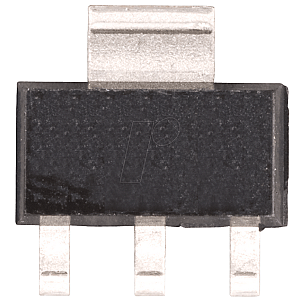

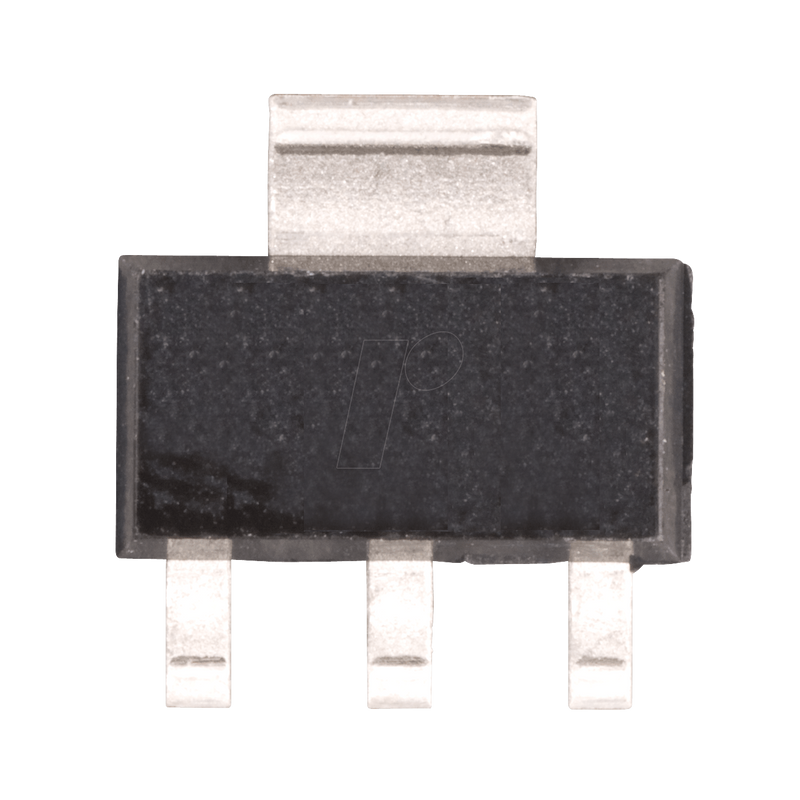

LDO-Spannungsregler, fix, 3,3 V, 800mA, SOT-223

LM1117-N/LM1117I 800mA Linearer Regler mit niedrigem Abfallstrom

Produktbeschreibung:
Der LM1117-N ist eine Serie von Low-Dropout-Spannungsreglern mit einem Dropout von 1,2V bei 800mA Laststrom. Er hat die gleiche Anschlussbelegung wie der Industriestandard LM317 von Texas Instruments. Der LM1117-N ist in einer einstellbaren Version erhältlich, mit der die Ausgangsspannung von 1,25V bis 13,8V mit nur zwei externen Widerständen eingestellt werden kann. Darüber hinaus ist er auch in fünf Festspannungen erhältlich: 1,8V, 2,5V, 2,85V, 3,3V und 5V. Der LM1117-N bietet Strombegrenzung und thermische Abschaltung. Sein Schaltkreis enthält einen Zener-getrimmten Bandgap-Referenz, um eine Ausgangsspannungsgenauigkeit von ±1% zu gewährleisten. Die Serie LM1117-N ist in WSON-, PFM-, SOT-223-, TO-220- und TO-263-DDPAK-Gehäusen erhältlich. AAm Ausgang ist mindestens 10µF Tantalkondensator erforderlich, um das Einschwingverhalten und die Stabilität zu verbessern. Am Ausgang ist mindestens 10µF Tantalkondensator erforderlich, um das Einschwingverhalten und die Stabilität zu verbessern.

Merkmale:
- Verfügbar in 1,8V, 2,5V, 2,85V, 3,3V, 5V und einstellbaren Versionen
- Platzsparende SOT-223- und WSON-Pakete
- Strombegrenzung und Wärmeschutz
- Ausgangsstrom 800mA
- Linienregelung 0,2% (Max)
- Lastregelung 0,4% (Max)
- Temperaturbereich:
- LM1117-N: 0°C bis 125°C
- LM1117I: -40°C bis 125°C

Applikationen:
- 2,85V-Modell für aktiven SCSI-2-Abschluss
- Post-Regler für schaltende DC/DC-Wandler
- Lineare Regler mit hohem Wirkungsgrad
- Batterieladegerät
- Batteriebetriebene Instrumentierung
