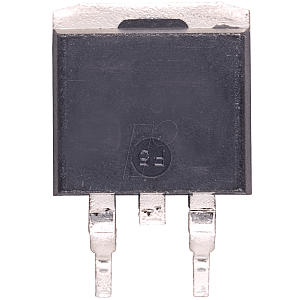

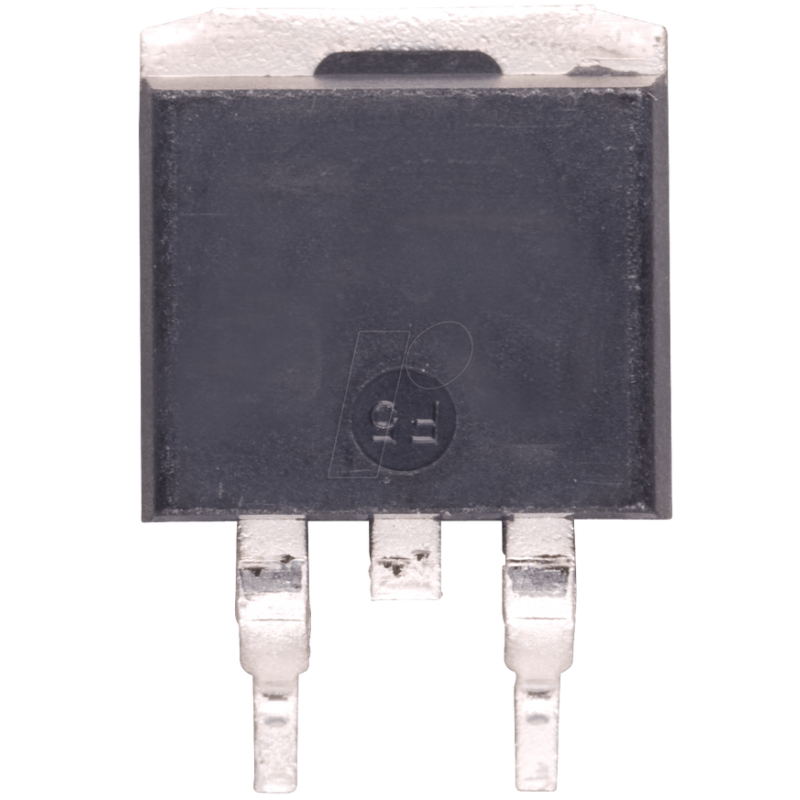

LDO-Spannungsregler, fix, 3,3 Vout, 1 Aout, D2PAK

LM3940 1-A Low-Dropout-Regler für die Umwandlung von 5-V in 3,3-V

Allgemeine Beschreibung
Der LM3940 ist ein 1-A Low-Dropout-Regler, der 3,3 V aus einer 5-V-Versorgung liefert. Der LM3940 eignet sich ideal für Systeme, die sowohl 5-V- als auch 3,3-V-Logik enthalten, wobei die Hauptstromversorgung über einen 5-V-Bus erfolgt. Da der LM3940 ein echter Low-Dropout-Regler ist, kann er seinen 3,3-V-Ausgang bei der Regelung mit Eingangsspannungen bis hinunter zu 4,5 V halten. Durch das TO-220-Gehäuse des LM3940 kann in den meisten Anwendungen der volle Laststrom von 1 A ohne Verwendung eines zusätzlichen Kühlkörpers geliefert werden. Das oberflächenmontierbare DDPAK/TO-263-Gehäuse benötigt nur minimalen Platz auf der Leiterplatte und bietet eine ausgezeichnete Verlustleistung, wenn es auf eine Kupferfläche auf der Leiterplatte gelötet wird.

Merkmale
- Eingangsspannungsbereich: 4,5 V bis 5,5 V
- Über Temperatur spezifizierte Ausgangsspannung
- Ausgezeichnete Lastregelung
- Spezifizierter 1-A-Ausgangsstrom
- Erfordert nur eine externe Komponente
- Eingebauter Schutz gegen Übertemperatur
- Kurzschlussgeschützt

Applikationen
- Laptop- und Desktop-Computer
- Logische Systeme
