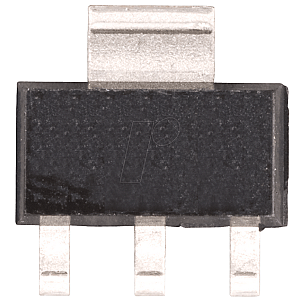

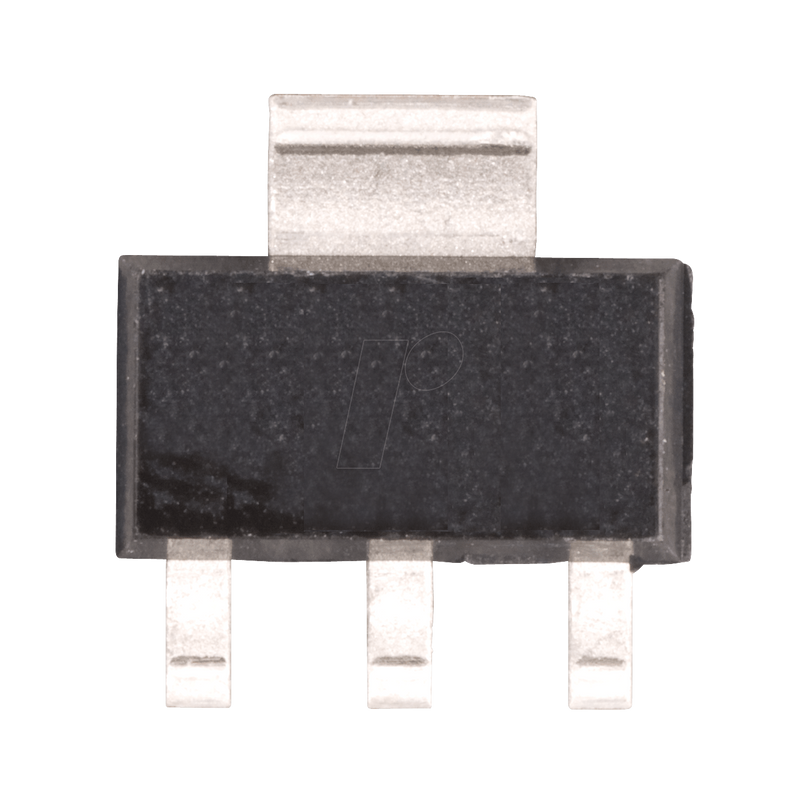

LDO-Spannungsregler, fix, 5 V, 800mA, SOT-223

800-mA linearer Spannungsregler

BESCHREIBUNG
Der LM1117 ist ein Low-Dropout-Spannungsregler mit einem Dropout von 1,2 V bei 800 mA Laststrom. Der LM1117 ist in einer einstellbaren Version erhältlich, mit der die Ausgangsspannung von 1,25 bis 13,8 V mit nur zwei externen Widerständen eingestellt werden kann. Darüber hinaus ist er in fünf Festspannungen erhältlich: 1,8 V, 2,5 V, 3,3 V und 5 V. Der LM1117 bietet Strombegrenzung und thermische Abschaltung. Seine Schaltung enthält eine Zenertrimed-Bandlücken-Referenz, um eine Ausgangsspannungsgenauigkeit von ±1% zu gewährleisten. Am Ausgang ist ein Tantalkondensator von mindestens 10 µF erforderlich, um das Transientrationsverhalten und die Stabilität zu verbessern.

Merkmale:
- Verfügbar in 1,8 V, 2,5 V, 3,3 V, 5 V und einstellbaren Versionen
- Platzsparende SOT-223- und WSON-Gehäuse
- Strombegrenzung und Wärmeschutz
- Ausgangsstrom: 800 mA
- Regulierung der Linie: 0,2% (maximal)
- Lastregelung: 0,4% (maximal)
- Temperaturbereich:
- LM1117: 0°C bis 125°C
- LM1117I: -40°C bis 125°C

Anwendungen
- AC-Antriebs-Leistungsstufenmodule
- Händlernetz und Server-PSU
- Industrielle AC/DC
- Ultraschall-Scanner
- Servo-Antriebssteuerungsmodule
