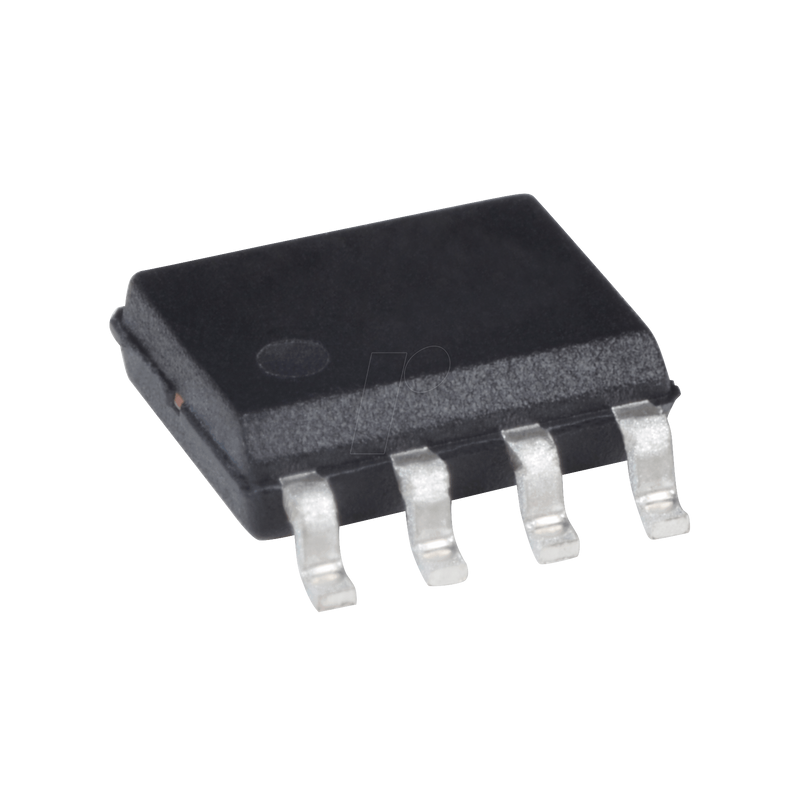

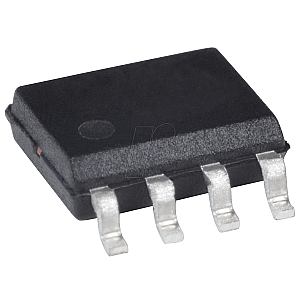

LED-Treiber, 6 - 42 V, 0.5-A, HSO-8

42-V 0.5-A constant current buck LED driver

Beschreibung
Die LM3402/HV sind monolithische Schaltregler, die für die Versorgung von Hochleistungs-LEDs mit konstanten Strömen ausgelegt sind. Sie sind ideal für Automobil-, Industrie- und allgemeine Beleuchtungsanwendungen und enthalten einen High-Side-N-Kanal-MOSFET-Schalter mit einer Strombegrenzung von 735 mA (typisch) für Abwärtsregler (Buck). Die hysteretische Steuerung mit gesteuerter Einschaltzeit in Verbindung mit einem externen Widerstand ermöglicht die Anpassung der Ausgangsspannung des Konverters nach Bedarf, um einen konstanten Strom an in Reihe oder parallel geschaltete LED-Arrays unterschiedlicher Anzahl und Art zu liefern. Die LED-Dimmung durch Pulsweitenmodulation (PWM), der Schutz vor defekten/offenen LEDs, die Abschaltung bei niedrigem Stromverbrauch und die thermische Abschaltung vervollständigen das Funktionsangebot.

Features
- Integrated 0.5-A N-channel MOSFET
- VIN Range from 6 V to 42 V (LM3402)
- 500 mA Output Current Over Temperature
- Cycle-by-Cycle Current Limit
- No Control Loop Compensation Required
- Separate PWM Dimming and Low Power Shutdown
- Supports All Ceramic-Output Capacitors and Capacitor-Less Outputs
- Thermal Shutdown Protection
- VSSOP, SO PowerPAD Packages

Applications
- LED Drivers
- Constant Current Source
- Automotive Lighting
- General Illumination
- Industrial Lighting
