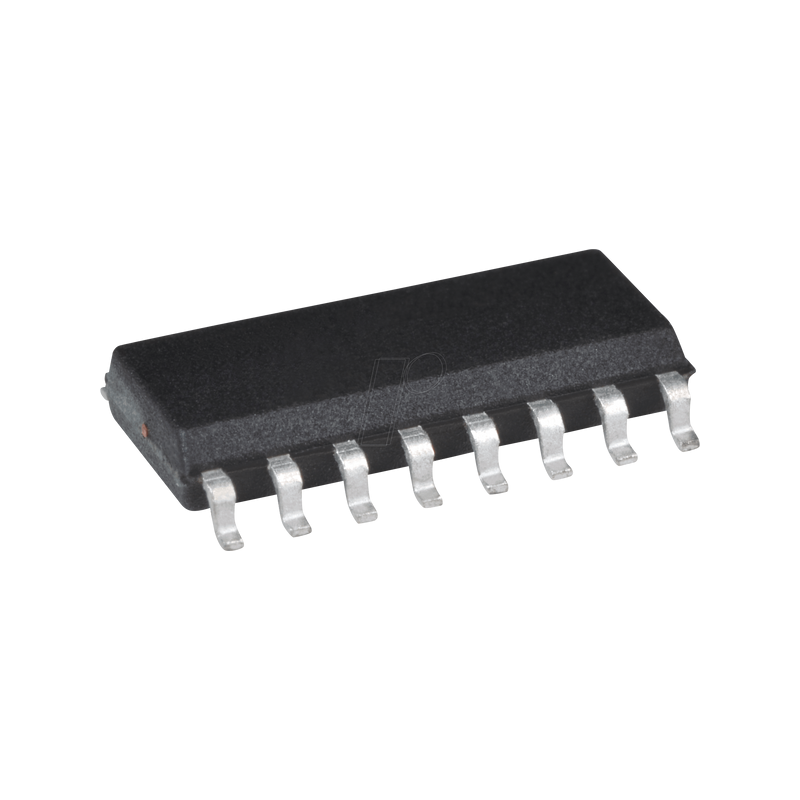

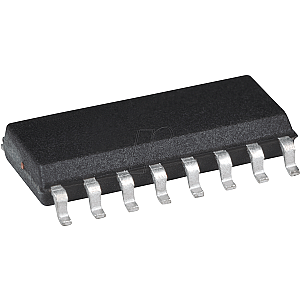

LED-Treiber mit Konstantstromregelung, linear, gegurtet, SO-16

HV9961, LED-Treiber mit Konstantstromregelung im Average-Current-Modus

Beschreibung
Der HV9961 ist ein LED-Treiber-IC mit Konstantstromregelung im Average-Current-Modus, der in einem konstanten Aus-Zeit-Modus arbeitet. Im Gegensatz zum HV9910B erzeugt dieser Steuer-IC keinen Spitzenwert-zu-Mittelwert-Fehler. Dadurch wird die Genauigkeit sowie die Leitungs- und Lastregelung des LED-Stroms erheblich verbessert, ohne dass eine Schleifenkompensation oder High-Side-Strommessung erforderlich ist. Die Genauigkeit des LED-Ausgangsstroms beträgt ±3%. Der IC ist mit einem Strombegrenzungskomparator für den Kurzschlussschutz des Ausgangs im Hiccup-Modus ausgestattet. Der HV9961 kann mit einer Versorgungsspannung von 8V-450V betrieben werden. Er verfügt über einen PWM-Dimm-Eingang, der ein externes TTL-kompatibles Steuersignal akzeptiert. Darüber hinaus kann der Ausgangsstrom über eine interne 275-mV-Referenz programmiert oder extern über einen linearen Dimmeingang von 0V-1,5V gesteuert werden. Der HV9961 ist Pin-zu-Pin-kompatibel mit dem HV9910B und kann als Drop-in-Ersatz für viele Anwendungen verwendet werden, um die LED-Stromgenauigkeit und -regelung zu verbessern.

Merkmale
- Schnelle Durchschnittsstromregelung
- Programmierbare konstante Aus-Zeit-Schaltung
- Linearer Dimm-Eingang
- PWM-Dimm-Eingang
- Ausgangskurzschlussschutz mit Skip-Modus
- Betriebstemperatur -40°C bis +125°C Umgebungstemperatur
- Pin-kompatibel mit HV9910B
